Paso 5: Tablero principal
La placa será diferente dependiendo de qué resistencias se puede encontrar.
Lo importante es el LED rojo, este es montada en el lado cobre de la superficie. El lado - ive está a la derecha, en mi tablero que la pista de la derecha va a tierra (al mirar de lado tablero de cobre hacia arriba). Asegúrese de poner un poco de soldadura en esto (yo Presione el LED rojo al retirar la tarjeta principal del encendedor)

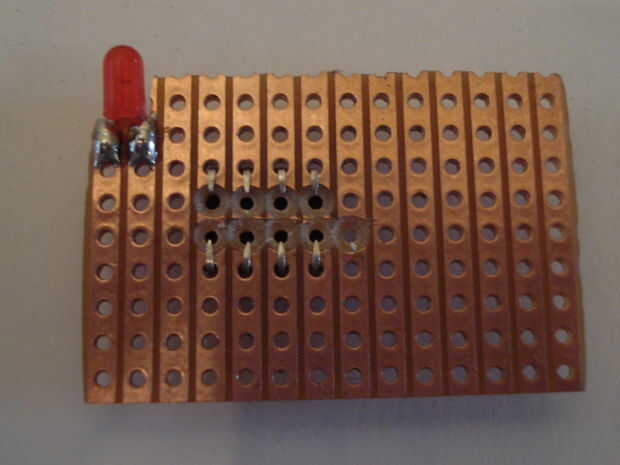

También Recuerde que donde nunca se pone el chip Picaxe debe interrumpir las pistas de cobre entre las piernas. (puede hacerlo con una broca o cuchillo. Pero tenga cuidado de no deslizarse y romper otras canciones.
Al soldar el piezo, mantenga los cables en algún lugar entre 5-10cm. De esta manera podrás el piezoeléctrico en lugar de epoxy antes de que pones la placa en, y los cables no de la manera una vez que esté montada.

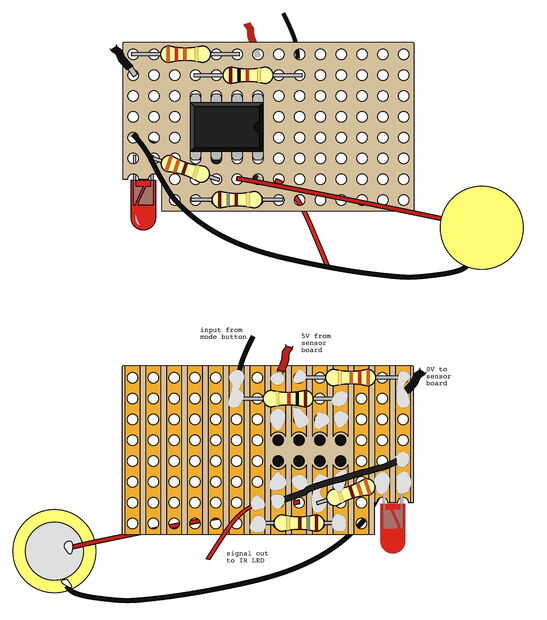

La ilustración se muestra una configuración ideal (si tuvieras todas las resistencias de la derecha) pero hemos combinado varios para obtener los valores que necesitaba.
Yo no he incluido un circuito de descarga aquí Asegúrese de que usted es feliz con el programa y que está funcionando el chip antes de la soldadura en el lugar.
