Alarma de ladrón de bolsillo (6 / 11 paso)

Paso 6: Batería Junta

La parte más difícil de esto es conseguir algunos contactos de la batería sólida. Tuve suerte de encontrar algunos contactos de tamaño y encontró una gran manera de unir a la Junta.

Si usted cualquiera no podía buscar su mejor opción es mirar las fotos y tratar de hacer algo similar de un pedazo de lata (o si es demasiado complicado uso que un bebidas pueden).

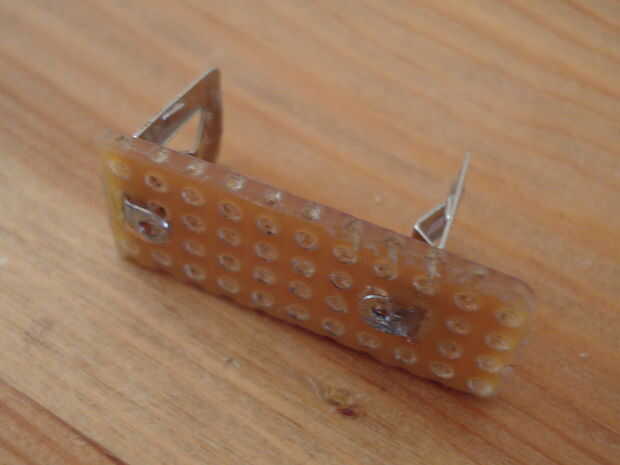

Corto pequeñas ranuras donde mis contactos de la batería se van a ir. Luego rosca las pestañas pequeñas a través de estas ranuras, había doblado sobre y 'había atada' los contactos con algún alambre fino.

Pude entonces fácilmente a los contactos de la soldadura en posición.  Asegurándose de que algunos de la pista de cobre que al era todavía libre para fijar los cables.

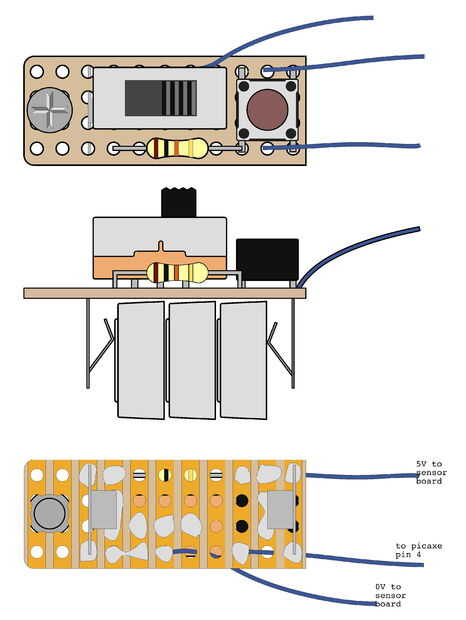

El resto de componentes es fácil de colocar sobre. Nótese que he puesto la resistencia de vincular el botón a la tierra en el tablero de la batería así que sólo tengo 3 cables (no 4) al cuerpo principal)

Al colocar los cables que Irán a las otras tablas de dejar bonito y largo y usted puede obtener la longitud exacta más adelante.
