Paso 2: Edificio parte 1: el receptor

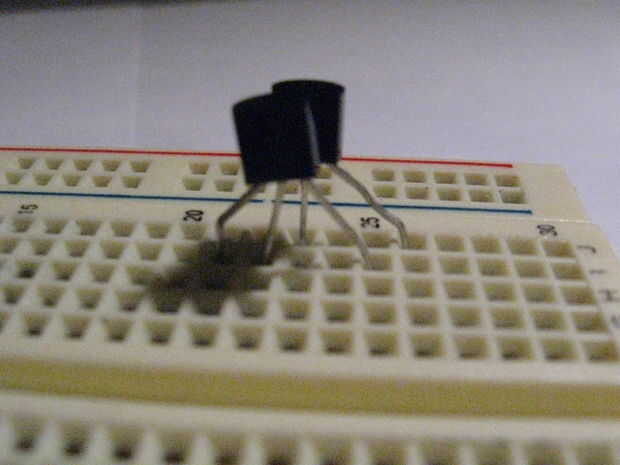

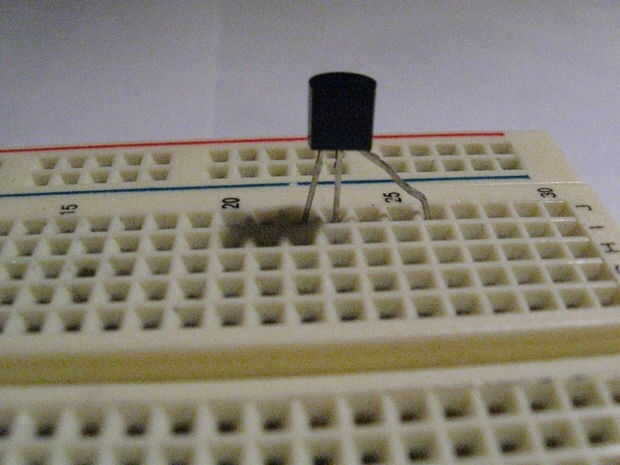

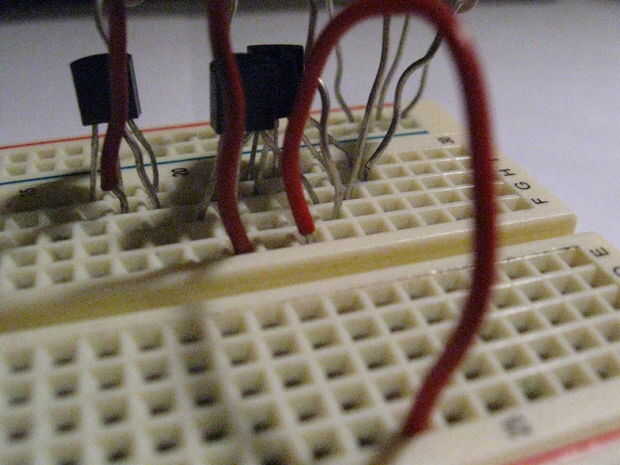

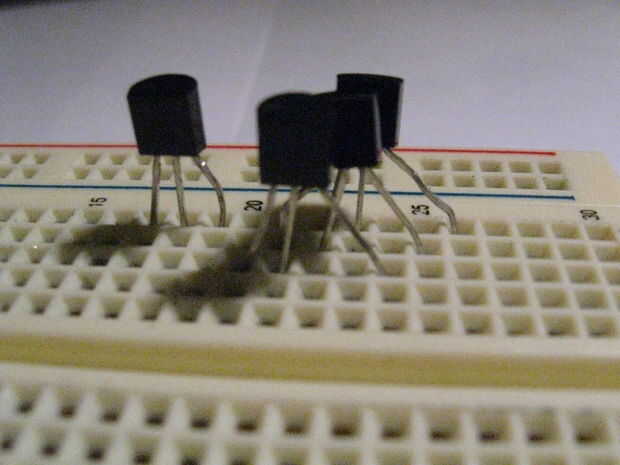

En primer lugar, empezamos por tomar un transistor y doblar la pata del colector para que cuando se sienta en el tablero lo tendrá dos orificios abiertos entre él y la pierna de base. Si no está familiarizado con transistores, cada una tiene una pierna de base, emisor y colector (francamente, explicando estos llevaría un tiempo por lo que tendrás que descubrir por qué en tu propio). Para nuestro circuito solo necesita saber que su emisor, base, colector (en el 2N2222 y 2N4401) a la izquierda, centro y derecha respectivamente mientras observa el transistor con el lado plano hacia usted. En segundo lugar, tomar dos transistores más y lo mismo les pone a cada uno para que sus pernos del colector entra en las filas vacías entre los primeros transistores colector (C) pin y pin de la base (B). Los dos transistores nuevo también deben conectar sus pins B a los pines del emisor (E) de sus anteriores transistores. (Si estás perdido te sugiero las siguientes imágenes) Finalmente, tomar el último transistor y colocarlo a lo largo de lado la última, pero esta vez no se conectar al transistor anterior de la misma manera que antes. Este tiempo usted necesitará un cable de puente conectando la E anterior a la última pin B del transistor.

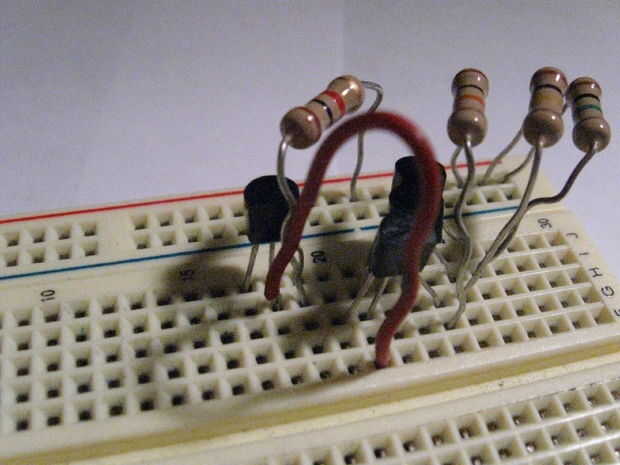

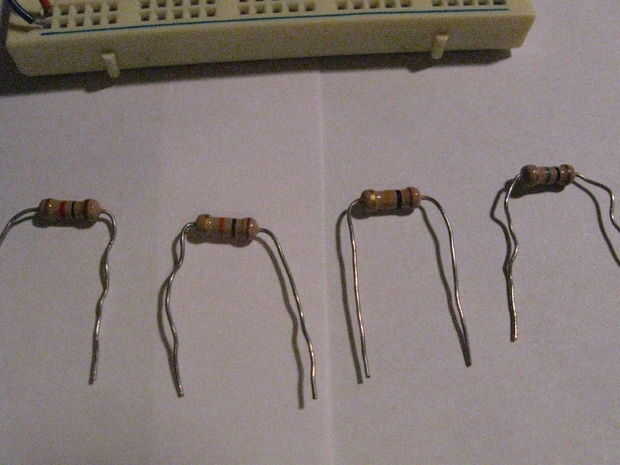

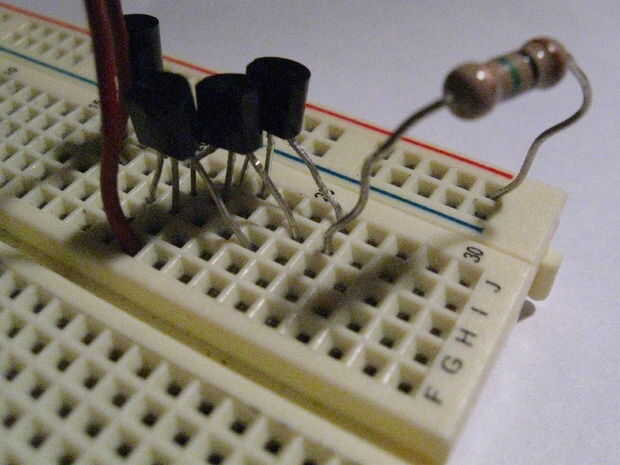

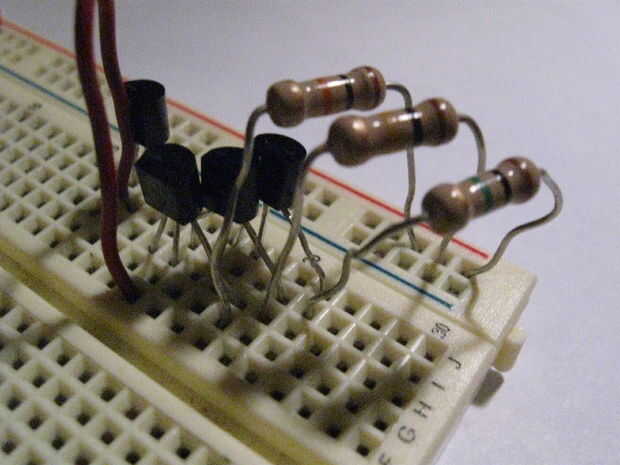

El receptor es ahora sobre todo fijar, eche las resistencias de 1M, 100K, 10K y 1K y conectar cada una al poder y a los C pines de cada transistor a partir de la resistencia de 1M en el pin del primer transistor C, entonces continúa hasta que cada transistor tiene una resistencia en el colector (transistor final debe tener la resistencia de 1K conectada a su pin de C y energía). Solo para que sepas dónde enchufar algo más tarde, les sugiero busque el pin del primer transistor B y conecte un alambre puente al, esto será útil más adelante.
