Alarma de ladrón invisible. (3 / 6 paso)

Paso 3: Edificio parte 2: el interruptor de intérprete

Ahora que tenemos el receptor terminado, la siguiente tarea es construir un intérprete. ¿Qué es este intérprete que pida? Bueno, también es un circuito simple con un diseño específico del 555 temporizador conocido como un disparador de Schmitt. Este disparo (cuando se conecta al receptor) va a determinar si la alarma debe ser disparada o no. (Voy a explicar cómo en la etapa final)

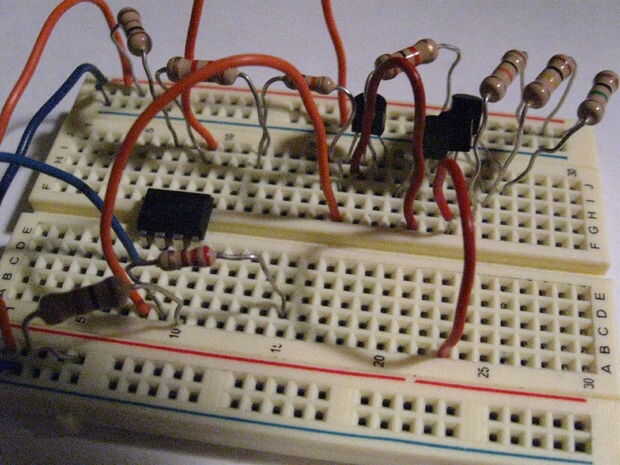

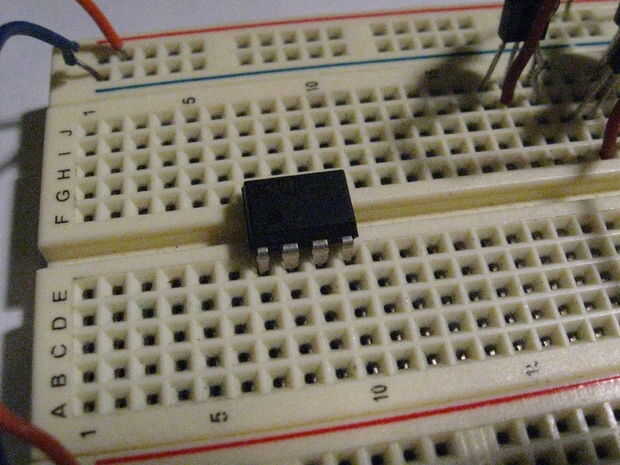

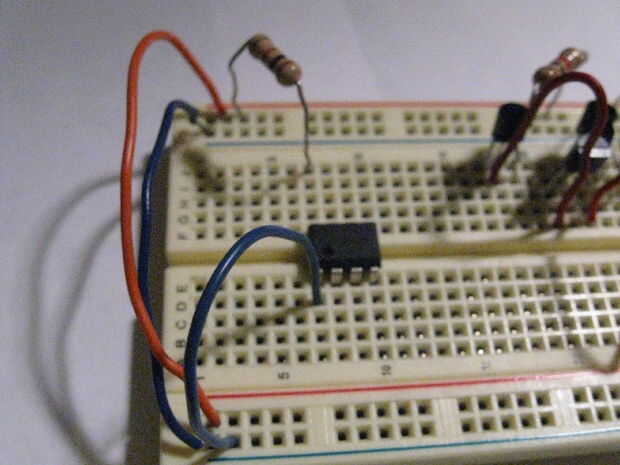

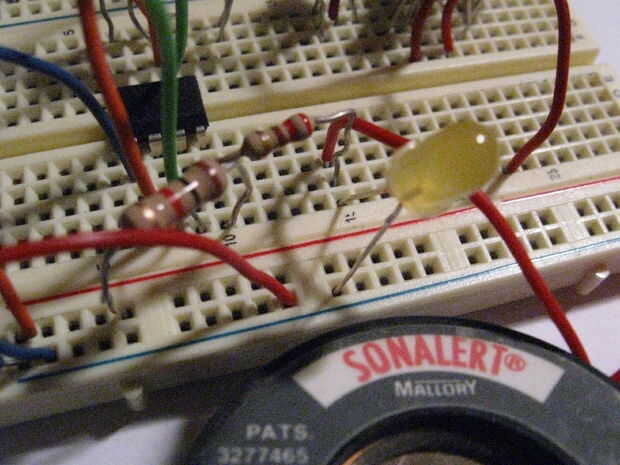

En primer lugar, comenzar con el chip del temporizador. Usted tendrá que poner para que sea dentro de un rango moderado de pin de E del último transistor. A continuación, necesitará su chip de potencia. Para el mio, estoy usando una batería de 9v con una resistencia de 100 ohm pero también puede usar una fuente de alimentación USB Si desea (sólo asegúrese de que probarlo con la batería primero para no soplar hacia fuera un puerto USB). Así que con mi resistencia de 100 ohmios conexión pin 8 mi timer 555 y un cable de conexión de pin 1 a tierra que podemos empezar a configurar el disparador de Schmitt. (Escuche como pasos, así que los pasos de poner en mi Instructable pasos)
Paso 1. Conecte un resistor de 1K de potencia al pin 4.

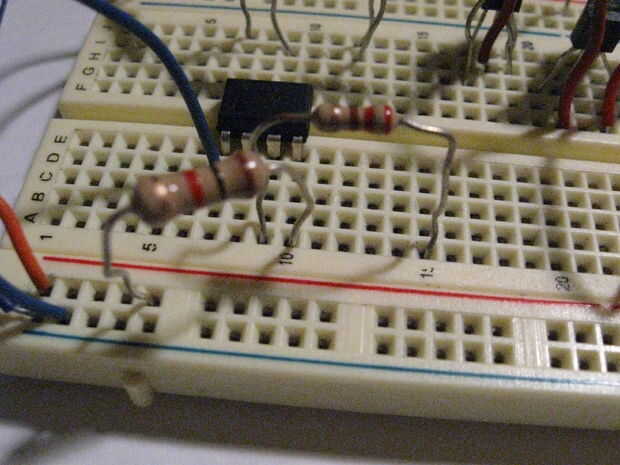

Paso 2. Conecte una resistencia de 220 ohm al pin 3.

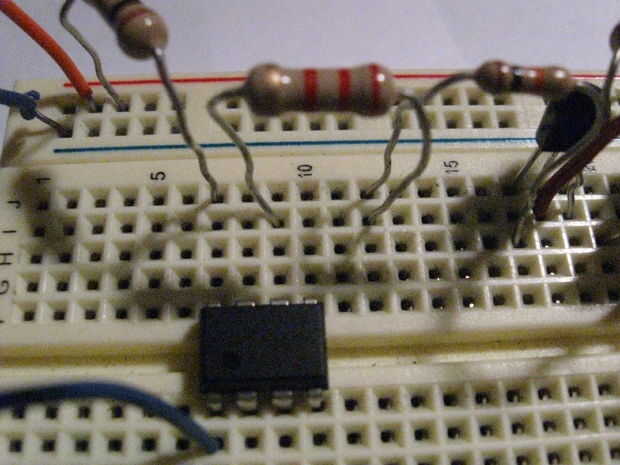

Paso 3. Conectar una resistencia de 2,2 K pin 6 y un lugar vacío en el tablero cerca el último emisor (o sustitución de este con un potenciómetro conectado al pin 6 y el último emisor y saltar el siguiente paso)
Paso 4. Conecte un resistor de 10K para el emisor y el extremo de la resistencia de 2,2 K.

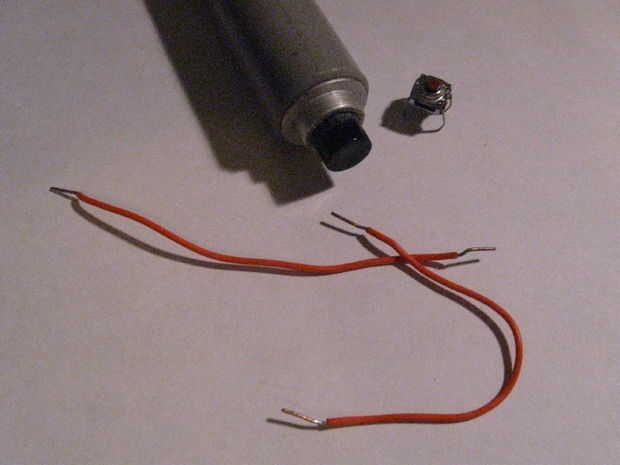

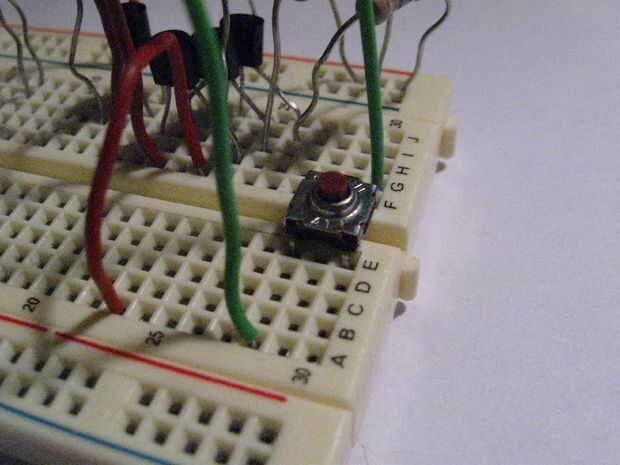

Paso 5. Conectar un interruptor táctil a una parte vacía de la protoboard.
Paso 6. Conectar los cables al interruptor por lo que es normalmente abierto (es decir, tiene que ser presionado para ser utilizado).
Paso 7. Conecte los cables del interruptor al pin 4 y pin 6.

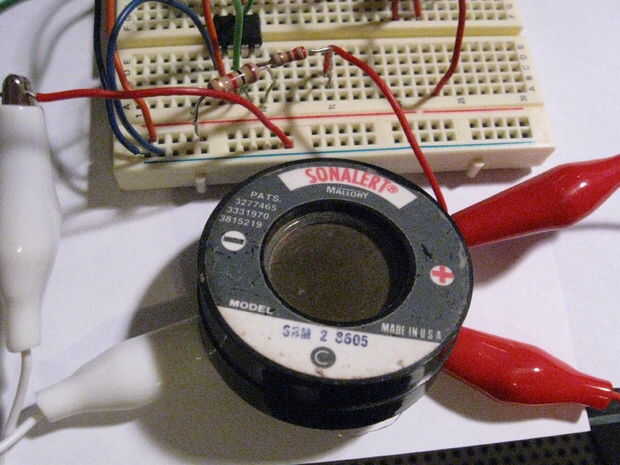

Paso 8. Conectar LED o dispositivo piezoeléctrico para la resistencia de 220 ohm y la tierra.
Paso 9. Conecte un cable puente del pin 2 al último emisor.
Paso 10. Toma una respiración, estiramiento, o lo que usted necesita para relajarse antes de... MATEMÁTICAS! (a continuación)
