Paso 6: La Junta de la soldadura
Toma una buena cantidad de tiempo a la Junta de la soldadura. Comenzar con colocar todos los cables y componentes pasivos en el tablero y luego darle vuelta y soldar todos los componentes.
La placa que viene con la caja es una unilateral. Coloque todos los componentes en el lado que no tiene la chapa y luego de la soldadura en el lado que tiene la chapa. En muchos casos, hay varias cosas que van en el mismo agujero (resistor y un alambre) así que asegúrate de llegar ambos allí antes de soldar para arriba.

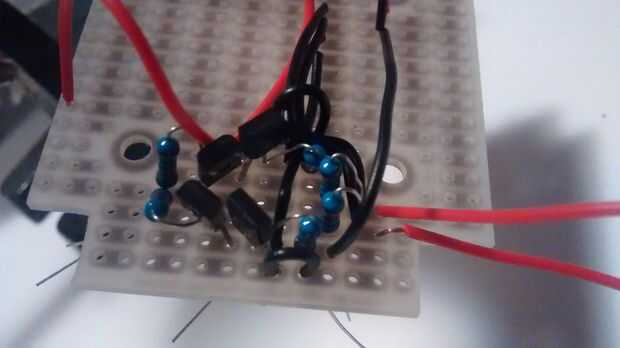

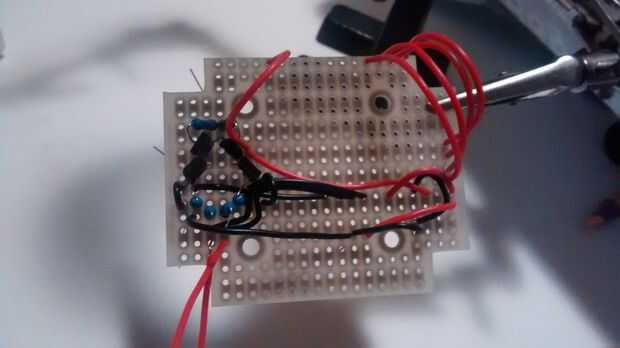

- En primer lugar, hacer los transistores, resistencias para el circuito de potencia y los cables que van desde las clavijas baratija Pro (Foto 1). Usé pequeños bucles de alambre para ejecutar el enlace de tierra de la fuente de los MOSFET de canal N (Foto 2), y luego los cables que le sale de debajo de la baratija Pro ir a través de ellos. Siempre ser consciente de que tienes que poner el Abalorio Pro overtop de estos cables.

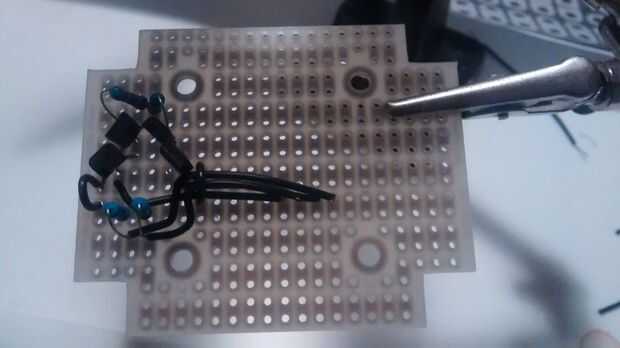

- Tenía rojo y negro gancho encima del alambre, así que el rojo era eléctrico y el negro era los cables Tierra y lógica (pic 3 es más clara en esto).

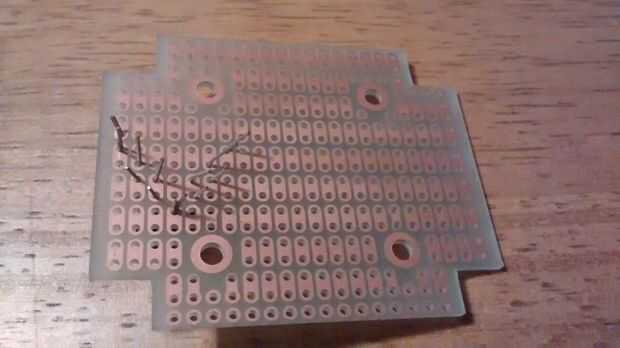

- Periódicamente (cuando ha hecho una sección), dale la vuelta y la soldadura de los componentes (ver foto 4).

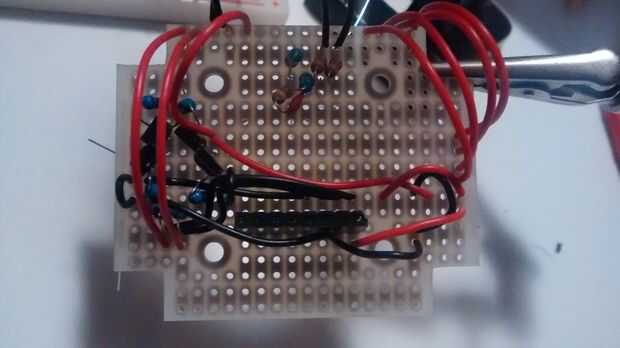

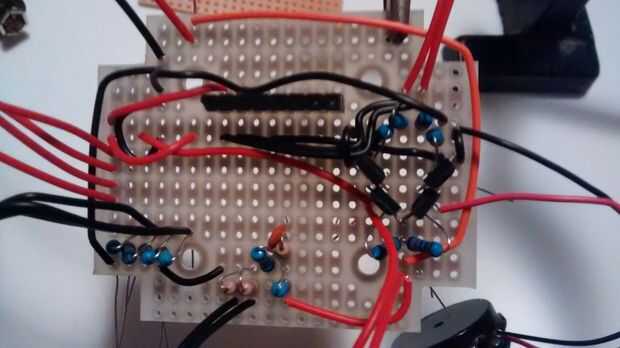

- Luego agregar los demás componentes y cables en una manera paso a paso (Foto 5), siguiendo la disposición del PWB de antes. Foto 6 muestra casi completa, pero todavía unos pocos cables para añadir en el anterior (e.g. de SDA y SCL a la baratija Pro).
Nota: no termine de soldadura en este tablero, mientras que usted todavía necesita para conectar los cables de tablero perf a la Junta. Donde hay agujeros que los cables de la placa perf en o agujeros donde la baratija Pro añadirá, esperar otra cosa que no podrás hacer la conexión si haces la soldadura ya.
