¡ Hola chicos! Esta es mi primera vez instructable espero se puede apreciar todos los post que hago.
CRÉDITOS a mi referencia:
Referencia: por hertzgamma
Nota: Buen trabajo hay por el camino bro y yo realmente como tu instructivo!
Visite también mi página principal del blog en http://iloverobots11.tumblr.com
Este dispositivo es muy simple y aquí va...

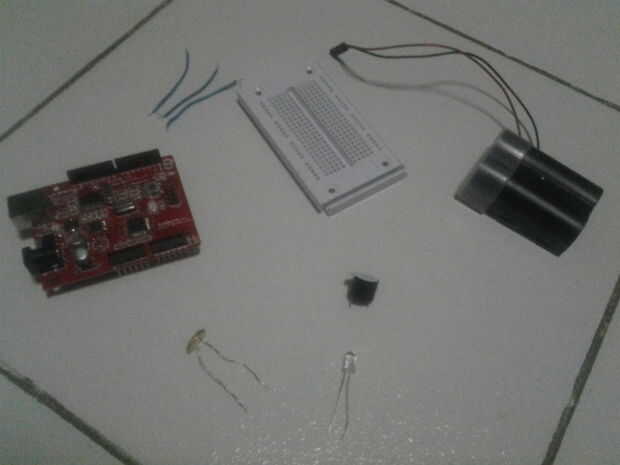

I. materiales:
x1 Arduino Microcontroller (para este ejemplo utilicé un Gizduino disponible localmente)
x1 LDR 10 mm
x1 zumbador 5v
x1 LED blanco
x2 resistencia de 1 k ohmios
x1 batería recargable 5V (en este ejemplo he utilizado una batería de 7V pero que no hace ninguna diferencia)
x2 sin soldadura breadboard (o podría usar uno si tienes uno grande)
Análisis de costo:
MCU - P550.00 (usted puede utilizar esto para otros proyectos de todos modos)
LDR - P2.50
Zumbador - P15.00
LED - P10.00
Resistencias - P2.00
Batería de 5V + estuche - P200.00 (P100.00 ea)
Protoboard - P100.00
TOTAL: P879.50 (puede variar)
II. procedimiento:

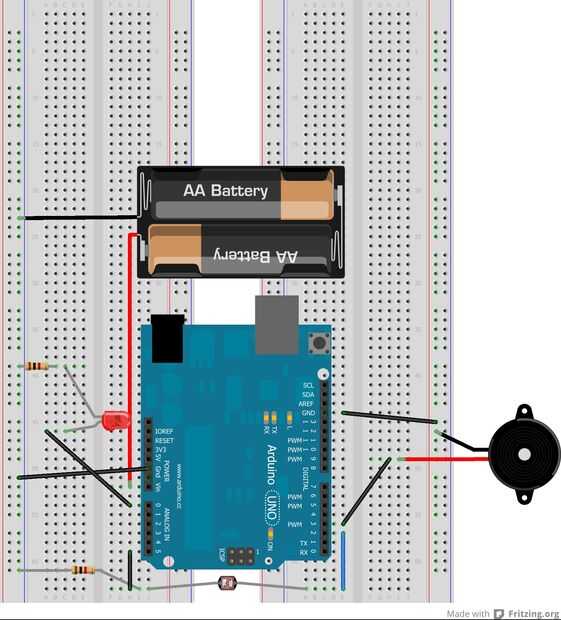

(Esto es un esquema exagerada, puede comprimir el circuito tanto como te gusta por lo que parece realmente un dispositivo cool)
Sólo tienes que seguir este esquema en caso de que te pierdes. Estoy trabajando hacia fuera en un simple libro o manual para aquellos que no sabe nada de electrónica (en todos) para que el mundo obtendrá justo y todo el mundo sabe algo algo al respecto.
Si es el caso, sólo tiene que conectar los cables como exactamente lo ver en este esquema. ¿Bien?
PASO 1:
Comprar los materiales! :)
¿Ahora, donde comprar los materiales? Puesto que este blog está dirigido para todas las razas, sugiero algunas tiendas para todo el mundo.
Para Filipinos como yo, compra en eGizmo! y algunos pueden ser comprados en Raon. Sí señor, esta es la parte dura del proyecto.
Para otras personas, usted puede comprar estos materiales simplemente a través de Radio Shack. Un Filipino como yo no tienen un acceso ilimitado a una de las más famosas tiendas de electrónica, y ustedes son realmente afortunados de tener uno! :)
PASO 2:
Lugar del circuito en un protoboard!
No hay necesidad de paso a paso de esta parte desde el esquema. Acabamos de hacerlo exactamente como lo ve.
PASO 3:
Programa!
Por supuesto el dispositivo no funcionará a menos que usted programa en arduino.
Descargar arduino en este enlace: http://arduino.cc/en/Main/Software
Y si vas a utilizar gizduino, tienes que usar este parche incluido si usted compra la gizduino. También se encuentra aquí:
https://docs.Google.com/folder/d/0BxdLxDCD6HidUGFWMnpKQUd0Umc/Edit?DocID=0BxdLxDCD6HidazBjRVNYXzh0enc
Estos enlaces son virus gratis te lo aseguro y la descarga no es muy pesada por lo que no consume mucho espacio en tu disco duro.
Una vez hayas descargado el software, conecte el MCU (microcontrolador) al ordenador mediante un USB A USB B conector (uno utilizado generalmente para las impresoras). Pero espere, compruebe primero el puerto serie si su ordenador realmente ha visto su MCU. Si no, descarga los drivers primero, (es porque algunos equipos tienen los drivers instalados inicialmente)
http://www.Prolific.com.tw/US/ShowProduct.aspx?p_id=225&PCID=41
Después de eso, debería ver su MCU detectado por tu ordenador a través de herramientas > Puerto serie > Com(1/2/3/4), luego selecciónelo. También, seleccione la placa, dependiendo de las especificaciones de la Junta que usted compró.
Ahora usted está listo, ejecutar > copiar los siguientes códigos > pasta > comprobar > subir.
Alarma de nevera por D
void setup()
{
Serial.Begin(9600); Si alguna vez quisiste y calibrat
pinMode(2,OUTPUT);
pinMode(14,OUTPUT); Pin del LED
digitalWrite(2,HIGH);
digitalWrite(14,HIGH); El LED indica que el dispositivo está funcionando
}
void loop()
{
int LDRreading = analogRead(A5); Variable de entrada LDR
Serial.println(LDRreading); Descomentar si monitor serial es necesario
¿Si (LDRreading > = 50) / / es la nevera abierta?
{
Delay(5000); Tiempo antes de sonidos de alarma.
Tone(3,300,1000); Enviar una alarma molestosa!
}
}
PASO 4:

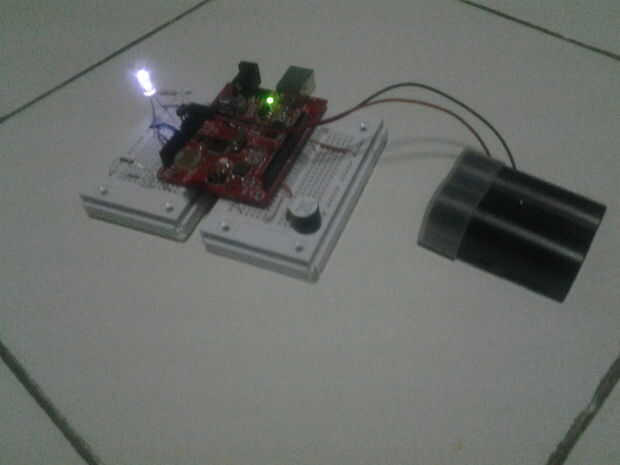

¡ PRUÉBALO! :)
Si usted ha seguido todas las instrucciones, usted realmente será acabado en ningún momento. Voy publicar un tutorial más detallado y ampliado una vez lo que prometo. Pero no dude en hacer preguntas para que usted puede seguir este post.
También voy publicar un video pronto del dispositivo en acción así que usted conseguirá más interesados en este proyecto.
¡ Gracias y buen trabajo en su nueva alarma frigorífico!
