Alarma de puerta $4 WiFi usando un ESP8266 #IoT (2 / 8 paso)

Paso 2: Conecte el ESP8266

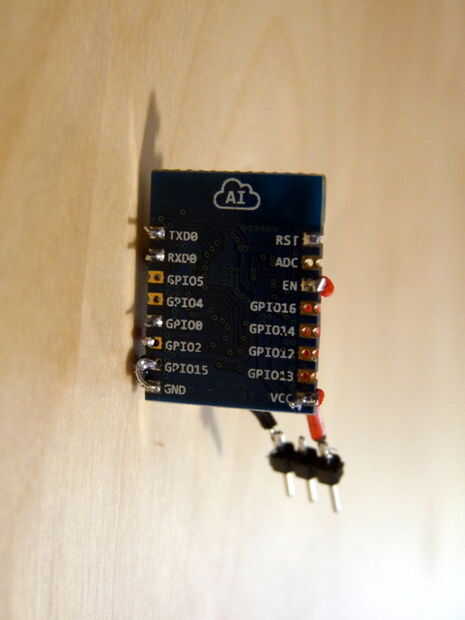

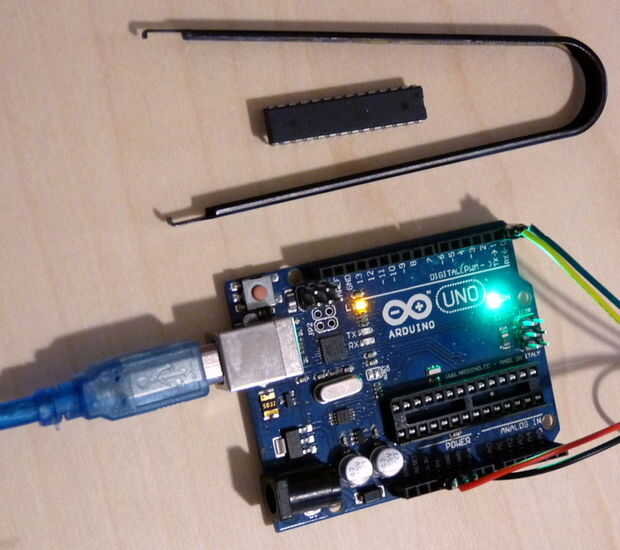

Usted necesitará un 3.3V FTDI o un Arduino (quitar el microprocesador de su zócalo) para flashear el firmware de ESP8266.

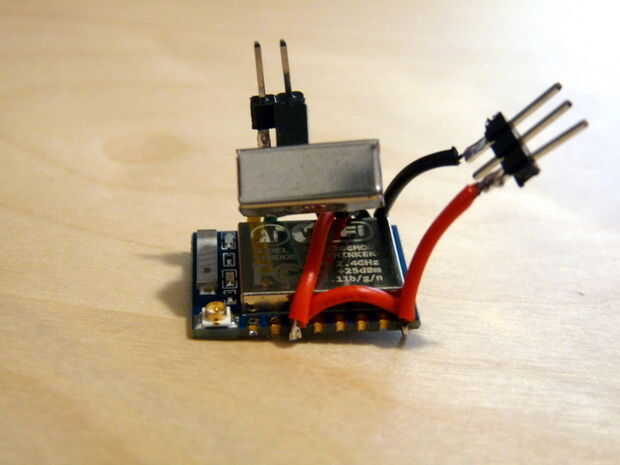

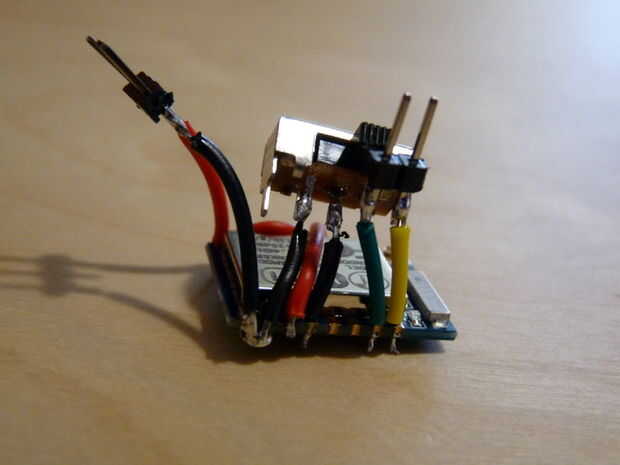

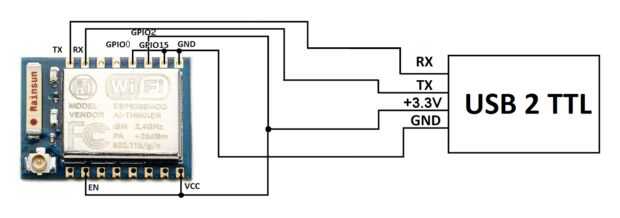

Conectar el ESP8266 a tu Arduino como se describe en el diagrama y en esta tabla:

Pin ESP8266 Pin FTDI Pines de Arduino
RXTXRX
TXRXTX
TOMA DE TIERRATOMA DE TIERRATOMA DE TIERRA
GPIO15*TOMA DE TIERRATOMA DE TIERRA
GPIO0*TOMA DE TIERRATOMA DE TIERRA
GPIO2*3, 3V3, 3V
VCC3, 3V3, 3V
EN (CH_PD)3, 3V3, 3V

* a veces los pernos no están disponibles dependiendo de la versión que ESP8266, si lo ignoran.
** este pin está conectado a tierra solamente para el propósito que destella. Desconectarlo una vez hecho con destellar.
