Alarma de seguridad Arduino (3 / 6 paso)

Paso 3: Pantalla de LCD

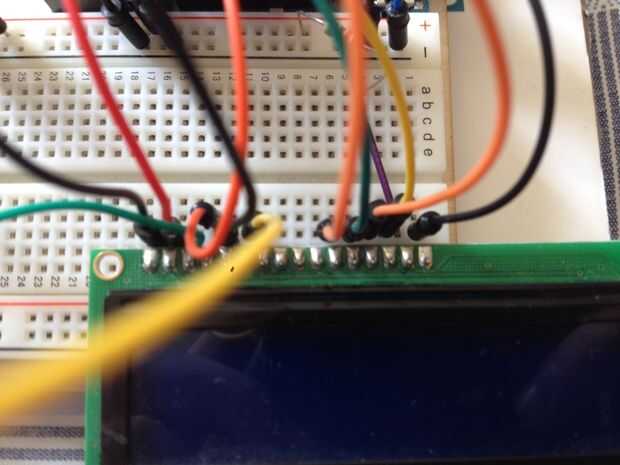

Este paso es un poquito complicado. Sin embargo, si lo haces exactamente como se indica, no será para usted. Esta pantalla LCD tiene 16 conexiones numeradas 1-16, que va de izquierda a derecha en esta foto. Conecte como se indica:

  1. Tierra
  2. Fuente de alimentación
  3. Potentiometer(See Next Step)
  4. Arduino pin 12
  5. Tierra
  6. Arduino pin 11
  7. Nada
  8. Nada
  9. Nada
  10. Nada
  11. Arduino pin 10
  12. Arduino pin 13
  13. Arduino pin 6
  14. Arduino pin 7
  15. Fuente de alimentación (resistor de 220 Ohmios puesto)
  16. Tierra

Poner los pines correctos es crucial para la codificación, algo que aprendí la manera dura al hacer este proyecto.

Para obtener más información sobre pantallas de LCD, clic aquí.
