Paso 4:6) conectar el circuito con relé
puede utilizar este circuito potencia baja para interruptor de alta corriente de la CA de 230 v mediante la conexión de la puesta fuera del circuito de relé, para que usted pueda obtener alto sonido hacia fuera puesto
Ver la conexión del relé con este circuito...
(elegir el relé con CC de 3 - 9 v y ac 230v)
El relé tiene 5 terminales A, B, No(normally open), Nc (normalmente cerrado) y poste

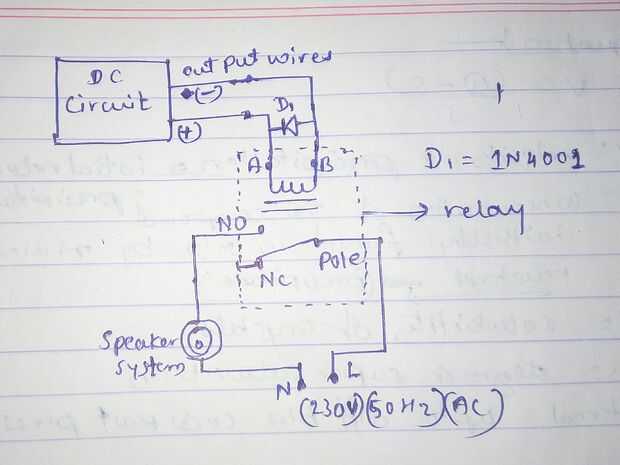

conectar relé como se muestra abajo el diod D1 está conectado a través de A y B para evitar daños al circuito de CC
se puede utilizar IR receptor diod en lugar de Ldr pero necesita producir luz IR con IR LED con resistor de la serie
