Alarma de seguridad para el hogar o un Detector de movimiento con LCD y Sensor de Arduino,P.I.R. (3 / 5 paso)

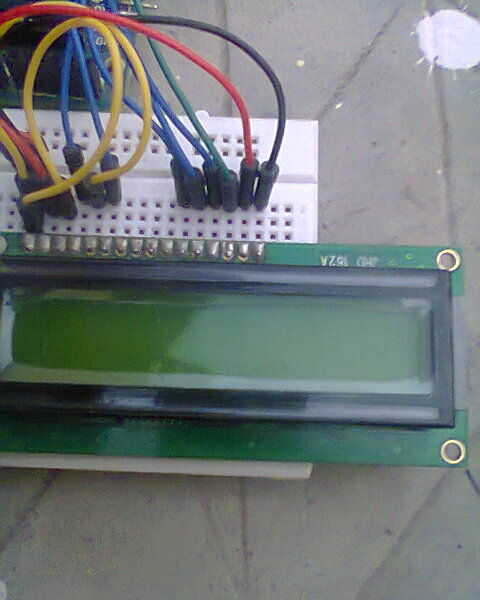

Paso 3: Conectar LCD con Arduino

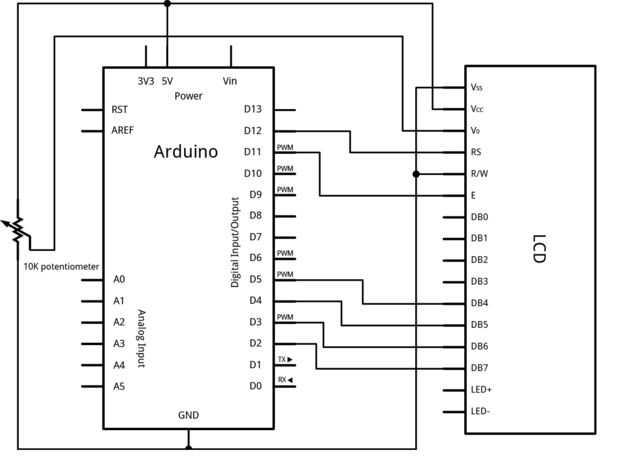

Para cable de la pantalla LCD a tu Arduino, conectar los pines siguientes:
Pin RS del LCD para pin digital 12

Pin Enable del LCD para pin digital 11

D4 LCD pin a pin digital 5

D5 LCD pin a pin digital 4

D6 LCD pin al pin digital 3

LCD D7 pin al pin digital 2

Además, un pote de 10K a + 5V y GND del alambre, con su limpiador (salida) para LCD pantallas pin VO (pin3).
