Paso 5: Mecánica: pruebas
Ahora que la programación funcione, es tiempo para averiguar los mecanismos que harán que el motor abierto las persianas.

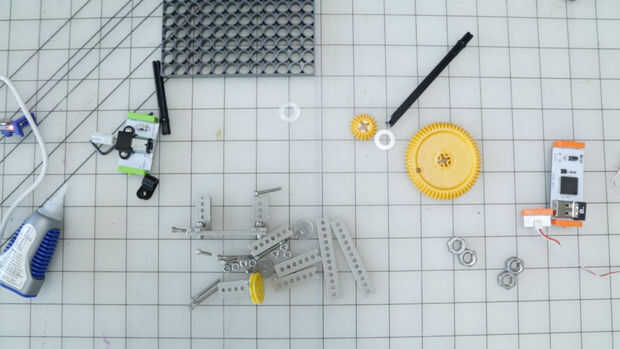

El kit de física Pro tiene una serie de piezas fáciles de usar que le permiten crear conjuntos de engranajes simples. No quiero insistir demasiado el motor de la C.C., así que decidí intensificar el esfuerzo de torsión para la conexión al tubo de la persiana.

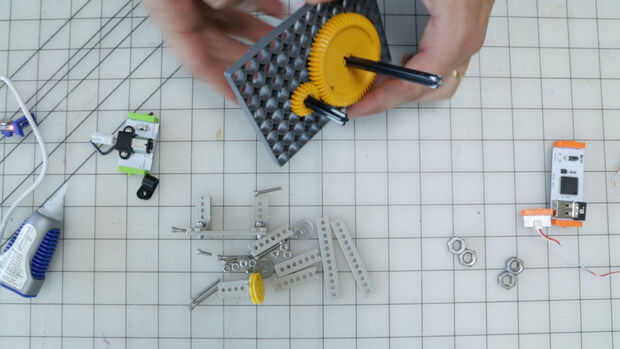

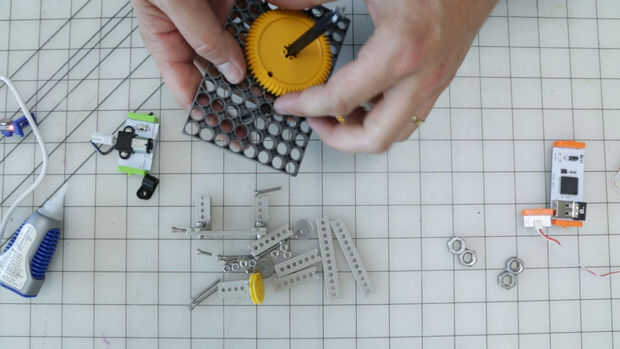

Usé uno de los engranajes más pequeños (hay tres tamaños) y uno de los engranajes más grandes para hacer un pequeño vínculo utilizando una de las placas base.

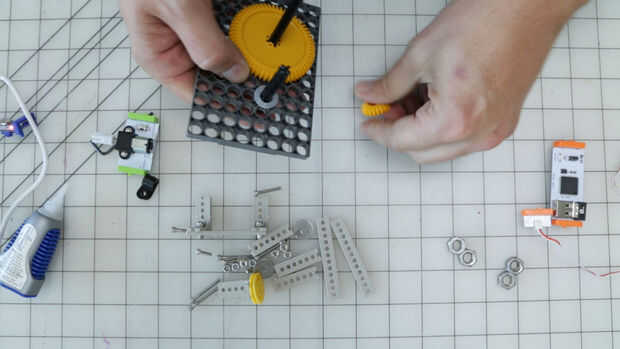

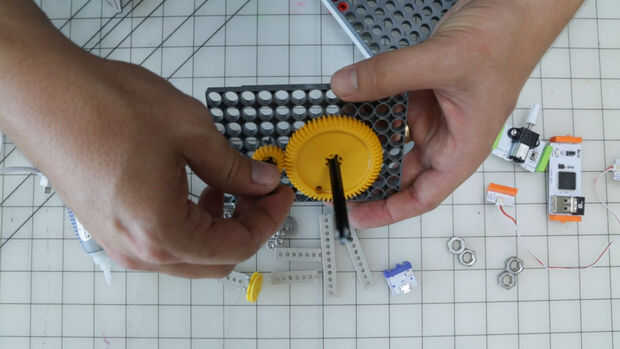

Los árboles tienen forma de "Cruz" en la sección, que se adapta casi perfectamente a la pieza de plástico que viene con el Motor de la C.C. littleBits. Con un poco de presentación, el casquillo de extremo plástico se ajusta perfectamente en el extremo del eje. Ya que quiero paso el par de arriba, conectar el motor a eje de engranaje más pequeño . Así, el eje de salida gira con alto par y baja velocidad.
Después de probar hacia fuera de la mecánica con cinta adhesiva el eje de salida para finales de la varita, es claro que hay un montón de esfuerzo de torsión y tensión muy baja en el motor.
