Alarma de sombra basado en Arduino (5 / 6 paso)

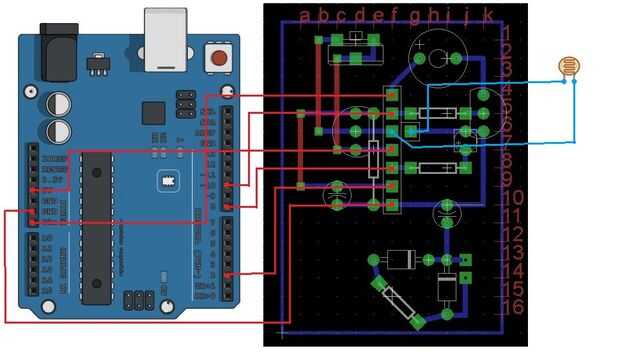

Paso 5: conexiones

1) Conecte el pin 1 del circuito de alarma de sombra al Vin de arduino.

2) Conecte el pin 2 del circuito de alarma de sombra al pin 10 del arduino.

3) conectar el pin 3 del circuito de alarma de sombra a la LDR y otro pin de LDR a GND.

4) conectar el pin 4 del circuito de alarma de sombra a 5v de arduino.

5) conectar el pin 5 del circuito de alarma de sombra al pin 8 de arduino.

6) Conecte el pin 6 del circuito de alarma de sombra al pin 2 de arduino.

7) Conecte el pin 7 del circuito de alarma de sombra al Gnd de arduino.
