Paso 6: Esquema de los terminales
D1 – TX serie para LCD
D2 – botón aumentar
D3 – botón de disminución de la
D4 – botón izquierdo
D5 – botón derecho
D8 – botón ok
D9-salida de zumbador
* D11 - 12V control MOSFET
A4 – datos SDA
A5 – reloj SCL
* A1 - potenciómetro deslizante

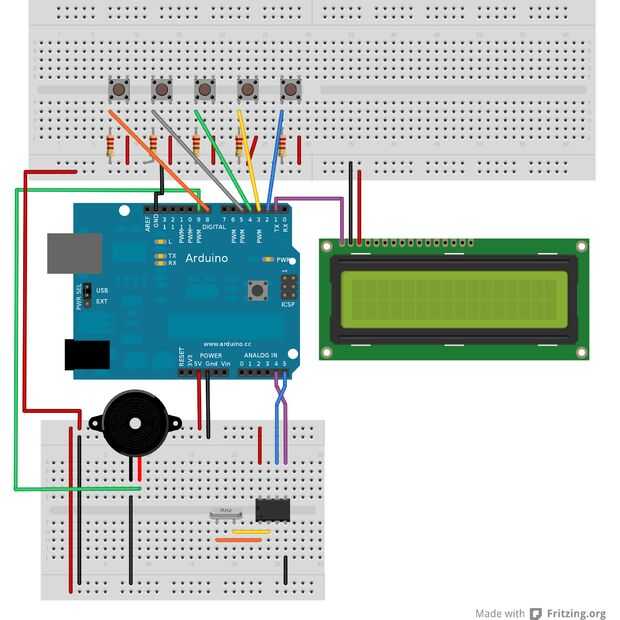

He utilizado Interruptores táctiles en lugar de montaje del panel que cuando diseño para la simplicidad. También se une un diseño de tablero de fritzing para guiarle con diseño.
* Si desea que el control de luz
