Paso 1: colocación de componentes
Cosas que necesitará:
1 650nm 5mw 12X30mm láser 1 3.2v AC adaptador 1 1000uF 35v condensador 1 5 K resistencia variable 1 2N3904 transistores 1 12v sirena o zumbador - 102dB proyecto pequeño 2 cajas 1 negro plástico tubo 1 fotocélula 1 IC panel 1 9v batería y clip cinta adhesiva o velcro adhesivo tiras de pegamento caliente
1
Conectar una fotocelda a un resistor de 5K. Esto recogerá la luz láser y activar la alarma.
2

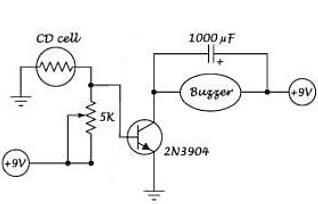

Utilice un transistor 2N3904 para vincular la resistencia, un condensador de 1000uF 35v, una sirena de 12v y un clip de batería de 9v. El esquema adjunto, deberá demostrar cómo unirse las piezas. Usar un IC para mantener en su lugar y asegúrese de que la Junta es lo suficientemente pequeña como para caber en la caja de un proyecto. ¡ No conecte la batería todavía.
3
Corte un pequeño agujero en el lado de la caja del proyecto lo suficientemente grande como para caber en la célula fotoeléctrica. Pegar un tramo corto de (1 pulgada) de tubo de plástico negro en la parte superior del agujero. Esto protegerá la fotocélula de luz ambiente.
4
Montaje de la célula fotoeléctrica cuidadosamente en la longitud del tubo, correr los cables hacia el cuadro de proyecto. Monte el tablero del IC en el cuadro de proyecto usando pegamento caliente, asegurándose de que hay suficiente espacio para todos los componentes.
5
Corte 3 pequeños agujeros en una segunda caja de proyecto. El primero debe ser lo suficientemente grande para un 5mw 12X30mm láser, el segundo debe ser lo suficientemente grande para un interruptor de palanca, y la tercera debe ser sólo lo suficientemente grande como para caber los cables desde un adaptador AC.
6
Deslice el positivo de alambre de un 3.2v adaptador en el orificio y conecte a la salida positiva del láser. Los cables son a menudo marcados por aislamiento rojo positivo.
7
Conecte los cables negativos del láser y el adaptador de CA en un conmutador estándar. Coloque todo dentro de la caja del proyecto con pegamento.
8
Use cinta, pegamento o tiras de velcro para montar las cajas de dos proyecto a cada lado de la puerta que desea proteger.
9
Conectar una batería de 9v al primer cuadro de proyecto y reemplazar en la posición exacta es en.
10
Se enciende el láser con el interruptor y asegúrese de que se alinea perfectamente con la célula fotoeléctrica. Ahora se activa la alarma. Si nada rompe el rayo, la sirena sonará.
