Paso 1: Reunir las piezas y construir!
Para construir la alarma de respaldo que se necesita:
- Un altavoz (utiliza un altavoz de 8 ohm 3w de tv)
- un tablero de PC (he utilizado una placa perforada, pero cualquiera funciona)
- LM386
- NE555
- 2 - IC sockets
- condensador de cerámica de .01uf
- .1uF, 1uf, 47uf, 100uf condensadores electrolíticos, por lo menos 16v
- 3.9ohm, 1.5 k, 3.3 k, 12 k, resistencias k 27
- Diodo rectificador 1N4001
- cables sólidos y trenzados
- pintura de aerosol, cinta de doble montaje echado a un lado y doblar empalmes (usados más adelante)
- Herramientas básicas (soldador, soldadura, desarmadores, alicates, pelacables, multímetro)

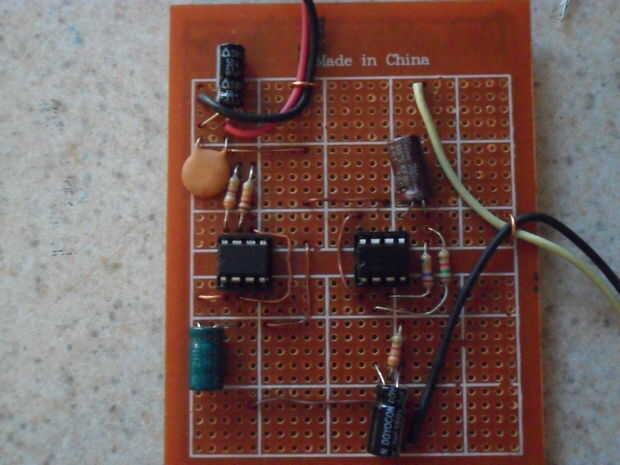

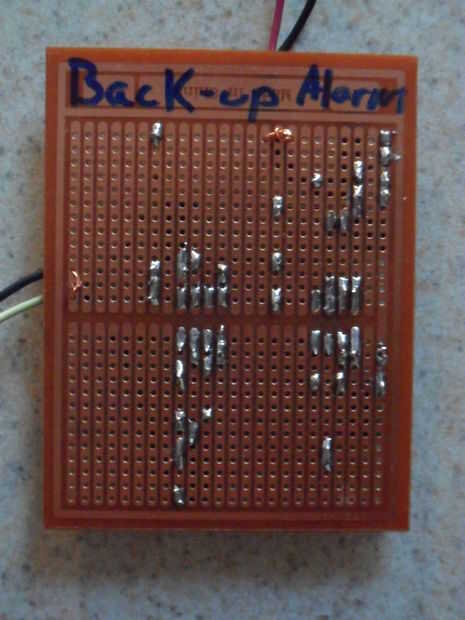

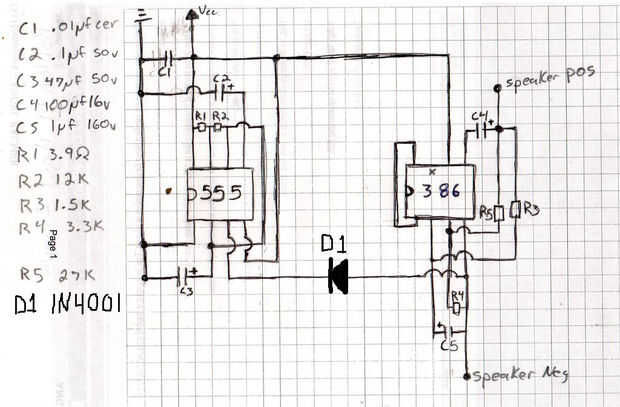

Usted puede construir esta en un protoboard primero a probarlo, y luego seguir adelante y soldadura hacia arriba siguiendo el esquema. Utilicé el hilo trenzado para las conexiones que van desde el tablero de alimentación y tierra y el altavoz, cable sólido para los puentes de la Junta y esmaltadas alambre sólido para fijar el cable trenzado a la Junta para alivio de tensión.
El circuito funciona en cualquier voltaje de 5 a 12 VCC. Si piensa en poner en un vehículo con un sistema de 24v, luego agregar un regulador de voltaje como un lm7812 al circuito.
No sé si debería haber un diodo o un transistor entre el pin 3 de la 555 y 4 del lm386, que proteja el lado de tierra del lm386 de voltaje positivo de la 555.
Actualización: después de aproximadamente una semana, la alarma dejo de funcionar. Me sacó del vehículo y había probado con una batería de 9v. El chip 555 fue calentando así que lo reemplacé y la alarma comenzó a trabajar otra vez. Reemplazar el puente que iban desde el pin 3 de la 555 al pin 4 de 386 con un diodo. No estoy 100% seguro de lo que causó el 555 no, pero creo que pudieron haber contribuido.
Además, la próxima vez que necesite un oscilador, considere el uso de un LM386. Seguí el esquema del datasheet del lm386 y luego hizo un poco de ensayo y error con diferentes condensadores y potenciómetros antes de que encontré la combinación que trabajó para la alarma.
