Paso 5: Paso 5: soldadura y montaje

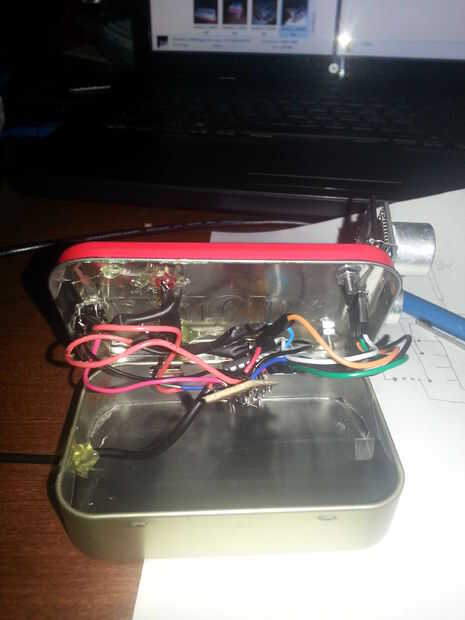

No tomo una buena foto del circuito que fue construido (probablemente porque me avergüenzo un poco de lo mal que se veia) pero el esquema debe ser lo suficientemente claro como para hacer la soldadura si usted está interesado en este edificio también.
Un interruptor RESET entre pin 1 y 4 del chip de la soldadura. (uno de ellos arriba a la derecha por el círculo de la sangría)
Suelde el cable rojo desde la USB al pin 8 y el cable negro al pin 4 también.
Tiene que haber una resistencia de 220Ω y el resistor rojo conectado al pin 6 y conectado a tierra al pin 4.
También tiene que haber una resistencia de 220Ω y la resistencia verde al pin 5 y con conexión a tierra al pin 4.
El Sensor de distancia: El pin VCC de etiquetado debe conectarse al pin 8 de la viruta.
Pin debe ser conectado al pin 2 del eco.
Trig pin debe conectarse al pin 7.
Finalmente toma de tierra debe conectarse a la tierra común o pin 4.
He soldado los cables de los LEDS a la tapa y caliente pegado en su lugar. El pulsador y el cable USB también estaban calientes pegadas en su lugar.
* Disculpas por el desorden por cable.
