Paso 4: Vibración Motor

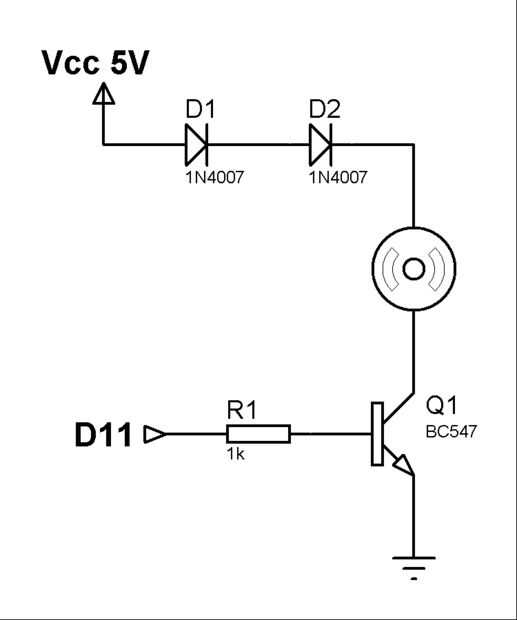

El motor vibrando es lo mismo que los usados en nuestro móvil funciona con 3.3 voltios-3.6. He intentado usar el 3.3V salida de la placa Arduino pero la corriente no era suficiente para conducir el motor. Tan en su lugar utilicé dos diodos 1N4007 en serie de 5 voltios. Hay aproximadamente 0,7 voltios gota a través de diodo para cuando conecté dos diodos en serie debería recibir gota de 1,4 voltios es decir 5v-1. 4V = 3,6 voltios en vez de eso tengo 3,7 voltios. He probado el motor de 3,7 voltios y funcionó a la perfección.

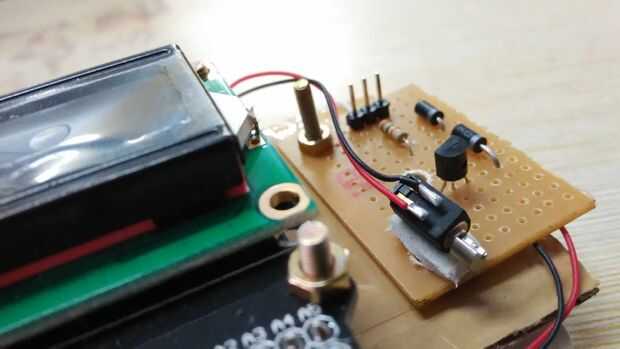

He utilizado BC 547 NPN transistor como un interruptor para encender el motor. 3,7 voltios se proporciona directamente a través de los diodos a vuelta del motor vibrante mientras que el suelo se ofrece a través del transistor. El circuito controlador completo fue montado en el tablero de cero.
