Alarma simple usando el sensor de PIR (2 / 5 paso)

Paso 2: Configuración de circuito

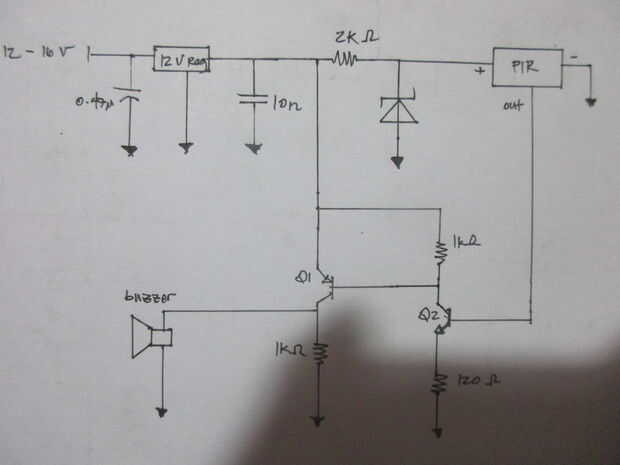

Configurar el circuito de base del esquema como se muestra. Minimizar el uso de cables de puente y hacer el circuito real tan pequeño como sea posible de modo que no será perceptible si desea implementar la funcionalidad real del circuito. En este proyecto (y en la mayoría de mi instructables futuro más adelante), un protoboard pequeño es más que suficiente para probar e implementar la versión prototipo del proyecto.
