Paso 1: explicación

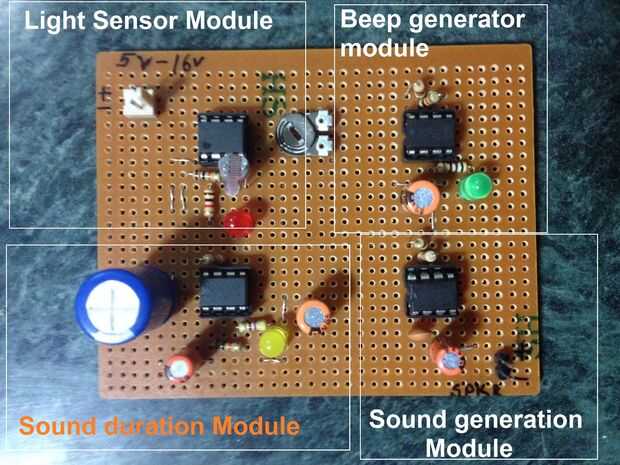

Este circuito tiene 4 módulos.
1: módulo Detector de luz
2: módulo de duración de la alarma
3: módulo generador de sonido
4: módulo generador de sonido
1: módulo Detector de luz
Este módulo detecta la luz y como salida da la señal alto (9v) cuando el LDR está en lugar oscuro. y la salida es bajo (0v) cuando el LDR está en la luz.
Este circuito es muy común y utiliza un LM358 IC muy barato, tiene 2 comparadores en él, usted puede conseguir la explicación detallada de este módulo fácilmente en google.
2: módulo de duración de la alarma
Este módulo utiliza el temporizador 555 IC en modo monoestable, utiliza la salida del módulo de detección de luz como entrada y genera alto rendimiento approx.1 minuto tras detectar el flanco descendente del módulo detector de luz. He utilizado un condensador de 10uF entre estos 2 circuitos que es un elemento clave para desencadenar el temporizador 555 IC en modo monoestable.
3: módulo generador de sonido
Este módulo es un simple circuito 555 temporizador en modo astable, su frecuencia de salida es cerca de 1 hz. Este módulo está habilitado por la salida del modulo de duración y comienza a producir el pulso cuando el modulo de duración da alto rendimiento.
4: módulo de generación de sonido
También se trata de un simple circuito 555 temporizador, pero con alta frecuencia, este módulo produce el pulso de salida de alta frecuencia, que genera sonidos cuando conecta con un altavoz de 8ohm pequeño. Este módulo recibe la señal de activación de la salida del módulo generador de sonido.
