Alarma sol utilizando LM555 y LM358 (2 / 3 paso)

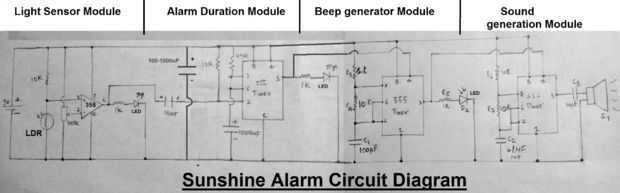

Paso 2: circuito

para hacer este circuito que necesitas:

  1. batería de 9V + clip x1
  2. LDR x1
  3. 10k x5
  4. pote de 20k x1
  5. LM358 x1
  6. LM555 x3
  7. base de 8 pines IC x4
  8. LED x3 [rojo, verde, amarillo]
  9. 1k x4
  10. 10uF x2
  11. 100uF x1
  12. .1uF x1
  13. 1000uF x2
  14. altavoz de 8 ohm x1
  15. puntos 7x7cm PCB x1

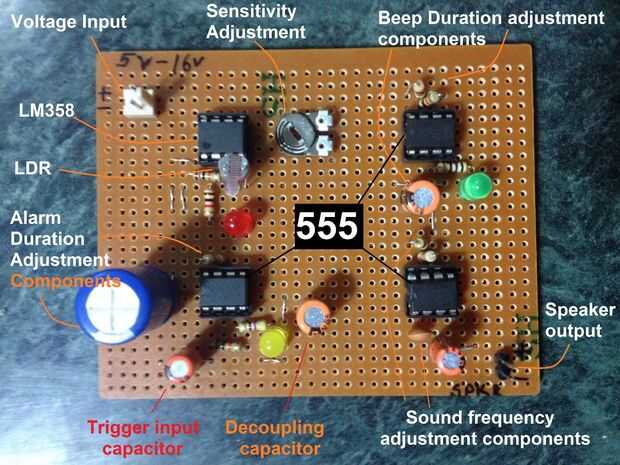

Para construir este circuito, usted puede utilizar muchos métodos, lo hice con un punteado PWB (pref). Primero en un protoboard, luego aplicar sobre PCB.

En este instructable no expliqué el método para construir el PCB. Voy a intentar hacer otro instructivo para eso.

Por momento, hacer el circuito en tu propio camino.
