Paso 12: Cableado de la batería
Utilizar baterías de lipo en muchos de mis diseños, pero existen riesgos con este tipo de baterías. Puede incendiarse si están doblados o pinchadas o cargados incorrectamente. Es bueno mantenerlos en un caso duro, y también quisiera conectar un tablero de carga directamente a la batería. Esto le permite cargar cada batería conectándolo a un cargador de pared usb mini normal sin ningún riesgo.

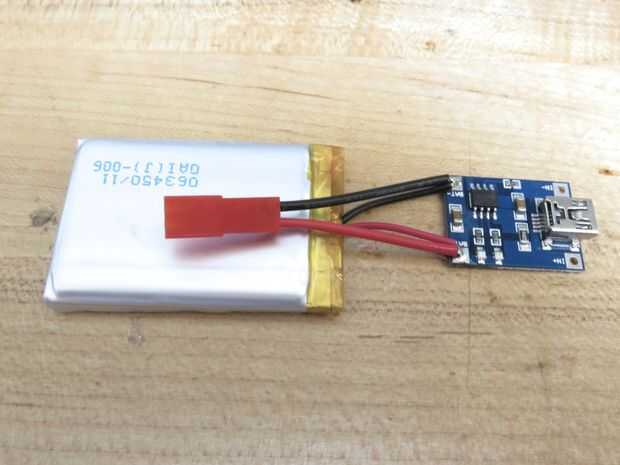

Para ello, soldado mi tablero de carga a los cables de conexión de batería, con cables rojos con Bat + conector y los cables negros al pin de murciélago.

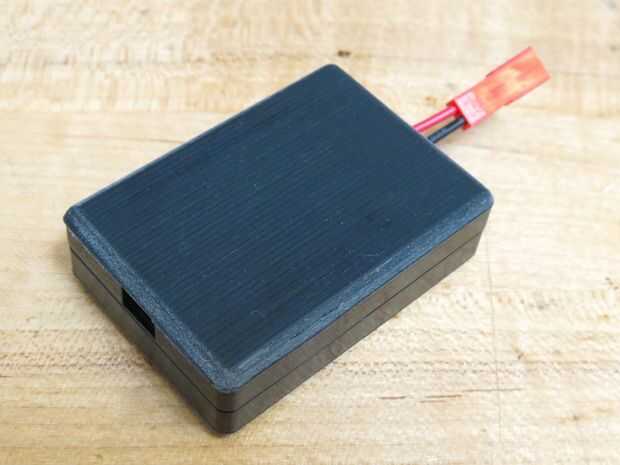

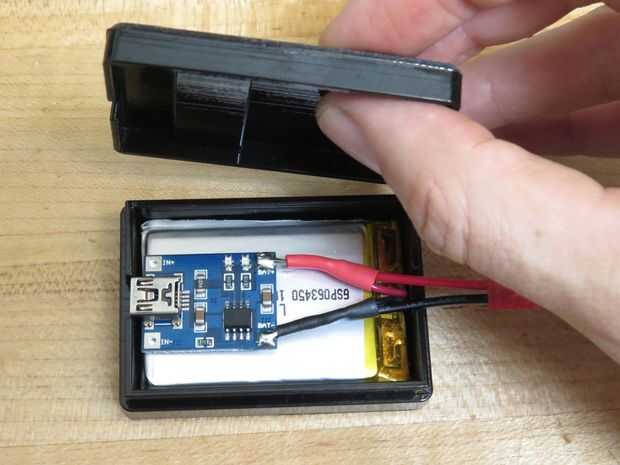

Entonces inserté todo en un caso que tenía 3D modelado e impresa sólo para este propósito se permite el acceso al puerto y los cables de la batería Conector de carga usb.
Si no puede utilizar una batería previamente montada como esta batería externa celular, en cuyo caso puede conectar la batería directamente al puerto de usb de su microcontrolador con un cable usb en lugar de cableado en un conector de batería. O podría utilizar una jaula de 3 baterías AA y cable a un conector.
