Paso 2: Paso 2: construcción de la electrónica
Vea el diagrama esquemático y las fotos.

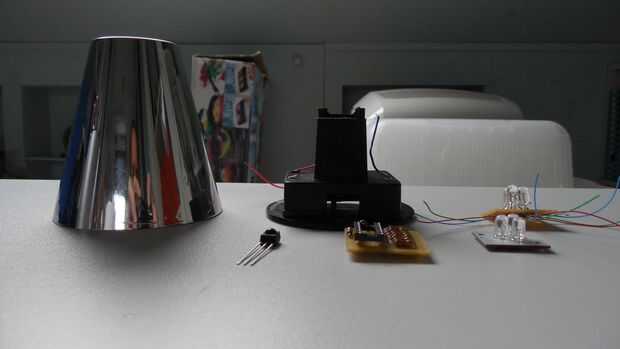

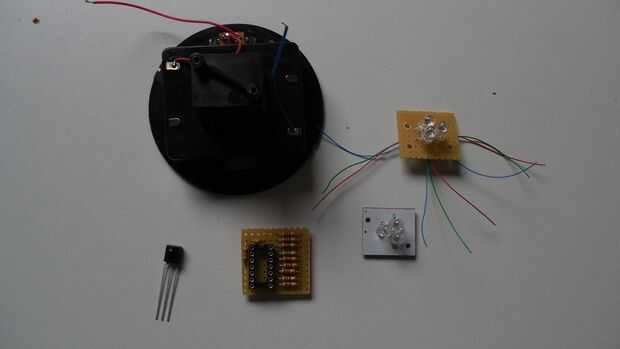

La electrónica consiste en dos pequeños breadboards, uno para el nuevo LED RGB y otro para el microcontrolador. La nueva junta con LEDs RGB reemplaza la tabla anterior con el rojo, verde y azul LED. En la foto ver la nueva placa de LED RGB y el tablero original de LED.

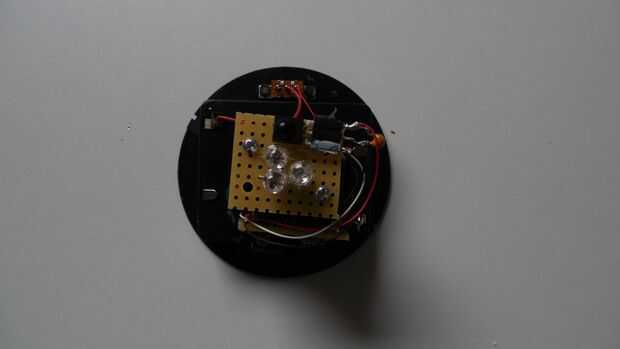

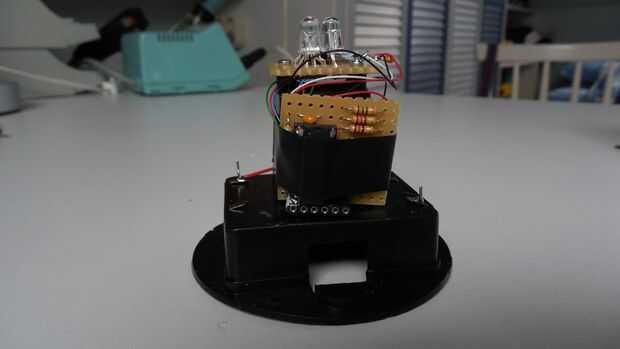

El microcontrolador montada a un lado el funcionamiento interno de la carcasa de la lámpara de LED y está conectado a la tarjeta de RGB LED por medio de cables.
Puesto que además de programar el controlador PIC mientras estuve desarrollando la lámpara es un encabezado en el tablero pero que no es necesario para el funcionamiento normal.
Finalmente el IR recibido se pega en la parte superior del tablero de LED RGB. No quiero hacer un agujero en la cubierta de la lámpara del LED y de esta manera todavía funciona OK. Por supuesto debe estar más cerca de la lámpara del LED si usted quiere controlar.
