Alcaide de construir Arduino orbe (2 / 7 paso)

Paso 2: piezas

El diseño de la Warden construir fue fuertemente influenciado por Arduino Ambient Orb de la clase Spooky Arduino de Tod E. Kurt . Comencé con eso como base y fue de allí. Lo primero, ¿que piezas necesitamos?

Lista de piezas

Radio Shack:

  • Tablero de PC multipropósito con 417 agujeros: (276-150) $1,99
  • Cable de conexión, sólido, rojo, negro, verde, calibre 22, 90 pies, (278-1221) $5,99

Jameco:

  • 3 x LED azul, (183222) ea $2,95
  • 3 x LED verde, (334473) ea $1,45
  • 3 x LED rojo, (33481) ea $0,27
  • 220 ohmios, resistencias 1/8W (100), (107941) $0,69

Sparkfun:

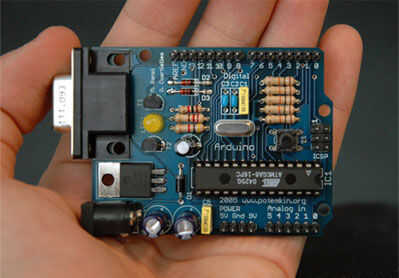

  • Arduino NG, (Arduino-USB) $31,95

Home Depot:

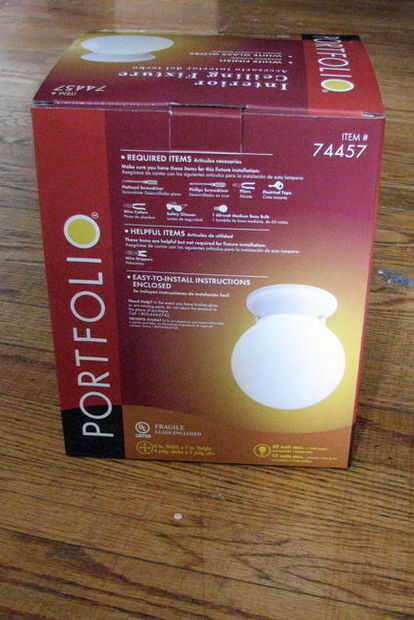

  • Accesorio de iluminación (cartera #74457 o similar), ~$10.00

Otros artículos:

  • Sharpie rojo (opcional)
  • Sharpie azul (opcional)
  • Sharpie verde (opcional)
  • Pintura en aerosol negra (opcional)
  • Tubo del encogimiento del calor (opcional)
  • De la soldadura
  • Soldadura de hierro
  • Ronda corta pieza de madera de 1/2 pulgada - corta con el tamaño de la luminaria base)
  • 2 x separadores metálicos hexagonales (Sparkfun: COM-00126 si no tienes, que es poco probable)
  • 2 x tornillos de montaje de la placa base (que ajuste los separadores)

Alternativas:
He añadido esta sección, debido al hecho de que algunos artículos parecen ya no estar disponible, aquí tiene algunas alternativas:

  • 3 x LED rojo, (Jameco #333526), $0,22 ea
  • 2 x 220 ohm, resistencias 1/8W (5), (Radio Shack #271-011) $0,99 ea

- o -

  • 500 surtidos resistencias 1/8W (Radio Shack #271-003) $12,99 (sí, tiene 10 220 Ohmios los)
