Alcaide de construir Arduino orbe (4 / 7 paso)

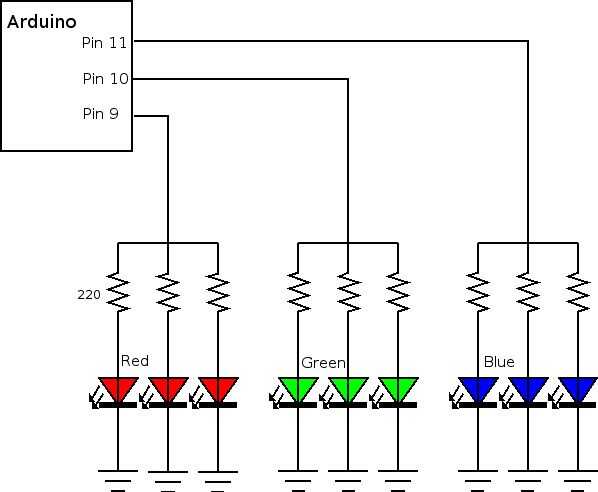

Paso 4: Diagrama del circuito

Este proyecto es un circuito muy simple. Qué vamos a hacer es pasar los cables de tres de pines 9, 10 y 11. Cada cable del rama a resistencias de ohm 3 220 y luego ir a 3 LEDs del mismo color (9: rojo, 10: 11 verde: azul). Estos todos a colocar a 1 hilo que irá a tierra.

Estrictamente hablando, cada color debe usar resistencias diferentes, pero el resultado final es en mi opinión buena bastante. Si desea tratar de sacar los colores perfectamente equilibrados, tienes dos opciones. Corregir en el software, que es bastante fácil, o usar resistores de diferentes para cada color. Hablando con Tod E. Kurt sobre esto, su sugerencia fue esto:

"Para el color equilibrado usted ha mencionado, la cosa principal que usted necesita preocuparse es que debido a la física de LEDs, cada color tiene una caída de voltaje diferentes (el rojo es ~2.0V verde ~2.6V, es azul es ~3.3V), por lo que realmente uno debe tener resistencias de diferente valor para cada color. (es decir, si la resistencia de Red es de 220 ohmios, azul debe ampliarse hasta aproximadamente 130 ohm). He dejado esto en las notas porque puede ser confuso. Usted puede tratar con él en software por escalar los valores PWM una cantidad correspondiente. "

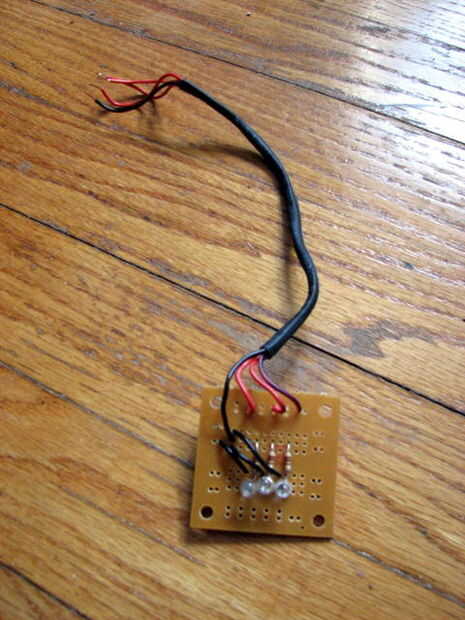

Usted puede armar un prototipo board que tiene sólo 1 LED de cada color. Lo hice para facilitar el trabajo con el software. He incluido una foto de la placa de prototipo aquí.
