Paso 5: Soldadura a la placa

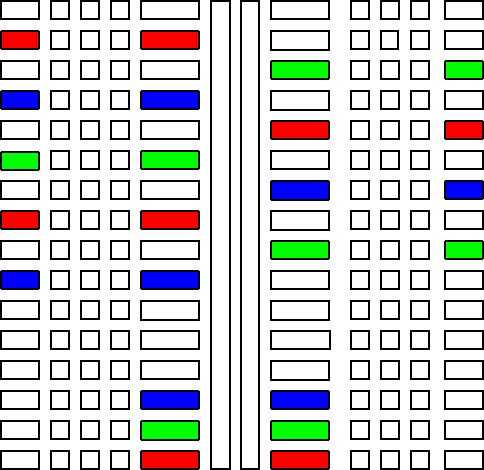

- Paso 1 (imagen 2)
Tomar el PC y si tienes el rojos, azul y verdes sharpies, utilice la segunda imagen de esta página como guía a color en algunas de las áreas blancas en la parte superior de la Junta. Dado que he escalonados los 3 colores en el tablero para hacer más fácil mezcla de color, la referencia de tener cojines de colores en el tablero es útil, pero no es estrictamente necesaria.

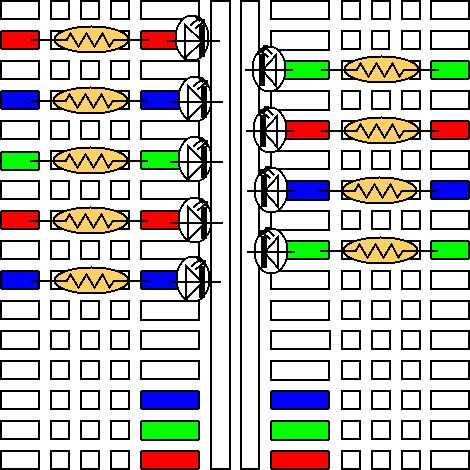

- Paso 2 (imagen 3)
Utilizando los colores como guía, fije los 9 LEDs. Los conductores del centro van a ser de tierra, así que el lado plano del LED a los conductores de larga y estrechos de la soldadura. LED sólo puede aceptar electricidad en una dirección, así que si esta parte está en mal estada, usted tendrá un montón de piezas de desperdiciadas.

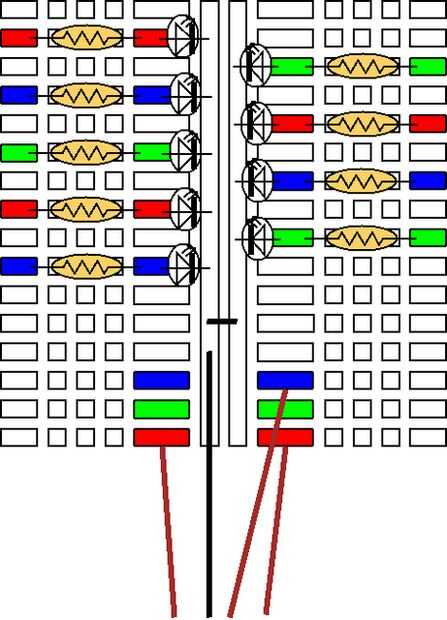

- Paso 3 (imagen 4)
Conecte 4 cables más largo (unos 5-7 pulgadas de largo). 3 rojo unos y uno negro en la base de la Junta. el negro uno se conecte a uno de los 2 de largo, central conduce. La soldadura en un cable negro corto para saltar frente a uno de los conductores de largo centrales a otro, girando ambos en el suelo.
Los otros 3 cables deben soldarse en los agujeros centrales de los cables de colores en la base de la Junta. Uno rojo (lado derecho), uno verde (lado izquierdo) y uno azul (lado derecho). Utilice el cuadro de referencia.

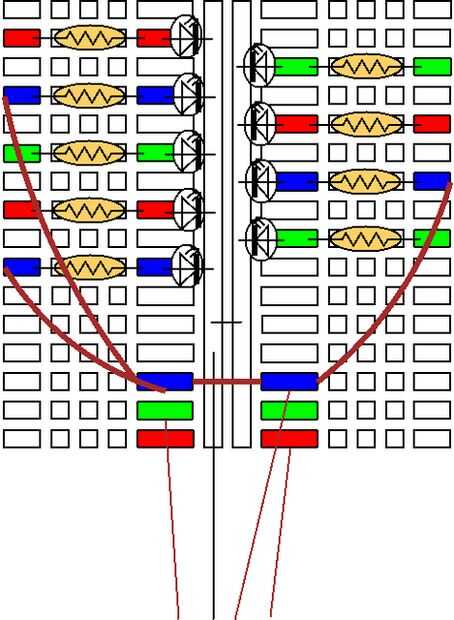

- Paso 4 (imagen 5)
Este paso será completar las conexiones del azul. Puño, un hilo rojo que conecta las 2 almohadillas azul en la base de la Junta de la soldadura. en el lado derecho, soldar un cable desde el botón azul a la resistencia azul 1. En el lado izquierdo, conectar 2 cables rojos desde el botón azul en la base a las resistencias azules 2

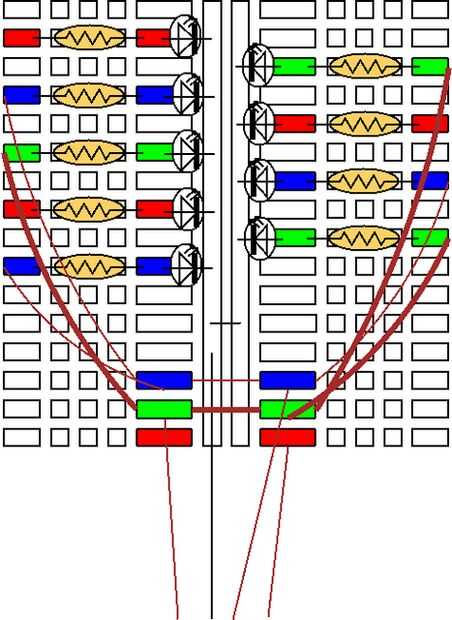

- Paso 5 (imagen 6)
Igual que el paso 4, pero con verde y los lados invertida

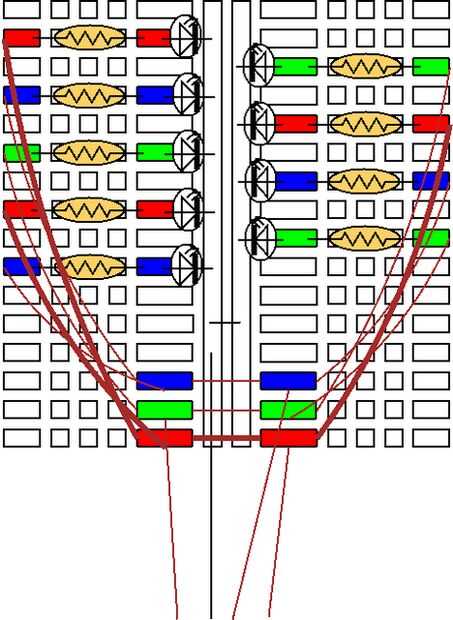

- Paso 6 (imagen 7)
Igual que el paso 4, pero con el rojo

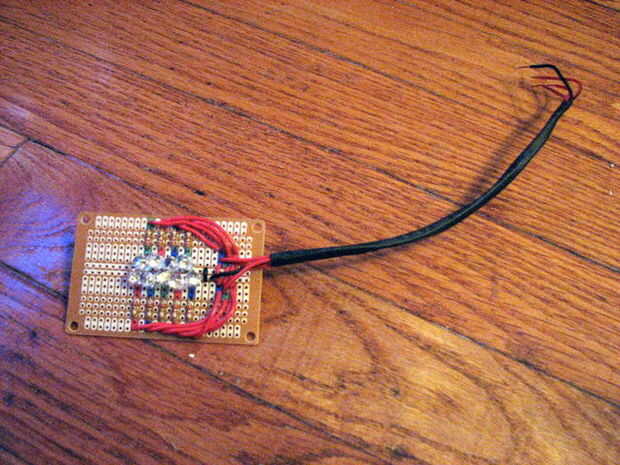

- Paso 7 ((imagen 1)
Tomar los 4 cables colgando de la base de la Junta. Utilice los sharpies de verdes y azules para marcar los extremos del alambre, para que sepas cual cable va en que pines de Arduino. Finalmente, si tienes el tubería del encogimiento, ponga los cables en el tubería del encogimiento y golpeó con una pistola de calor, o menos.
