Alcaide de construir Arduino orbe (7 / 7 paso)

Paso 7: Se ponen todos juntos

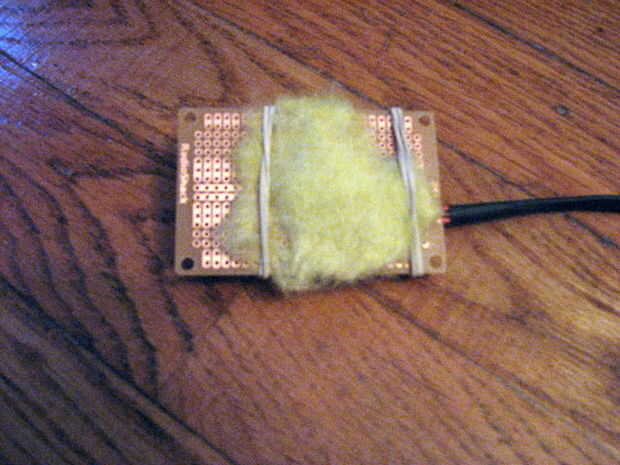

Cuando usted tomó aparte de la lámpara, probablemente era cierto aislamiento de fibra de vidrio dentro de ella. Hice esto y caucho de la banda en la parte posterior de la placa de circuito para actuar como aislante para proteger de un cortocircuito. Tomar los cables de hilo por la parte superior de la base de la luminaria y luego engancharlos el los pines apropiados en el arduino. A continuación atornillar el aparato a la base de madera.

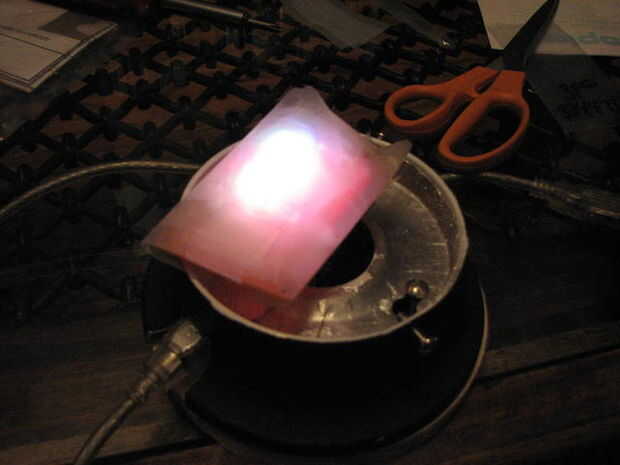

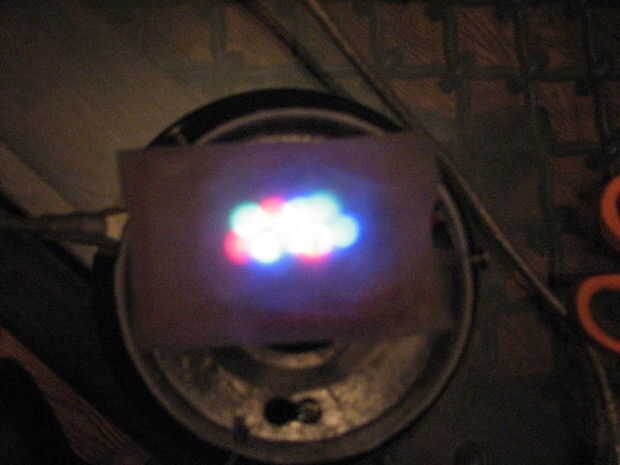

Ahora tendrá un difusor de luz. Los LEDs como objetivo sobre todo, así que sin algo para difundir la luz, el resultado cuando el vidrio está en la parte superior va a ser muy decepcionante. Tomó algunos bolsa de plástico transparente y había arrugado y pulsado en los LEDs con las bandas de goma que utiliza para el aislamiento. A continuación cogí algunos cinta translúcida e hizo una pequeña cúpula sobre el tablero del circuito. Esto fue suficiente para difundir la luz. Experimentar con esta parte. Mi solución puede no ser óptima. Un modo de experimentación que creo que puede ser fructífero sería secciones pequeño resbalón de paja blanca sobre cada led, y ellas con cinta adhesiva.

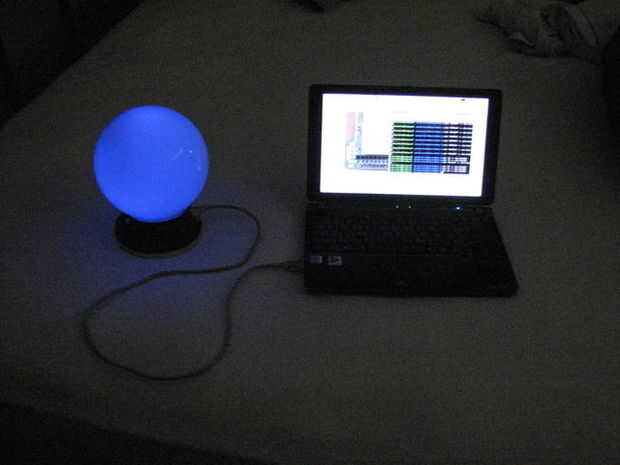

Por último, usted puede poner el vidrio en la base. Y listo!.

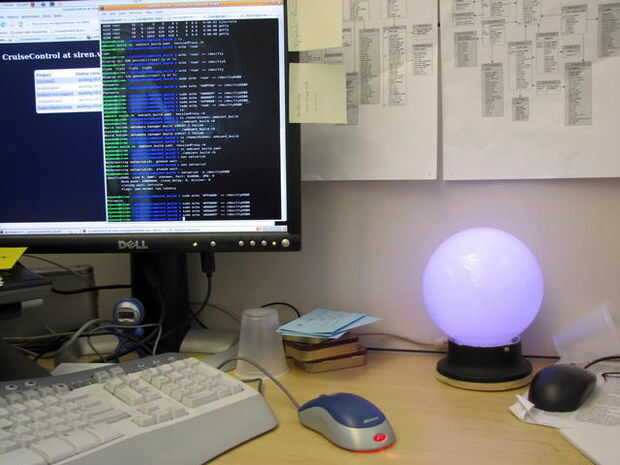

Algunas fotos más, tengo una Galería y mi Blog posteando acerca de lo
