Paso 2: La teoría de circuitos
![]()

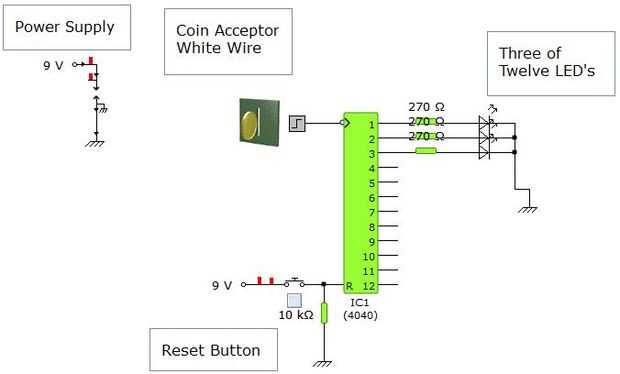

El aceptador de la moneda utiliza 12 V, por lo tanto regulador de 12 V. Salida 5 V de potencia, así el regulador de V 5. El aceptador de la salida un tren de pulso en la línea de datos blanco. El número de pulsos se determina cuando se programe; es igual que el valor de la moneda establecido. Esta línea se conectará al pin de reloj de los contadores. Cada vez que baja el pin de reloj (sistema aceptor a "NC" para que el pin va bajo cada impulso), aumenta la cuenta por uno y salidas en binario. Los LED se utilizan para ver estos valores. Mediante el uso de conjuntos de LED, se puede montar dentro de la caja hacia el frente. Sin embargo, se debe montar antes de ser había soldado (un gran error de cálculo por mi parte).
En mi primera versión, usé seis LED. Esto fue un error de cálculo debido a sólo podía contar a 63 centavos. Tengo una versión B ahora que utiliza todos los 12 pines de un total de $40,95. Sin embargo, tuve que usar LED de montaje de la Junta Directiva y los resistores externos.
