Alcancía Smartphone cargador (que todavía guarda dinero!) (4 / 12 paso)

Paso 4: Joule Thief: fabricación de PCB

Vamos a empezar a hacer el circuito de este ladrón de joule...

Ver el circuito anterior y el lugar de todos los componentes en un perfboard...

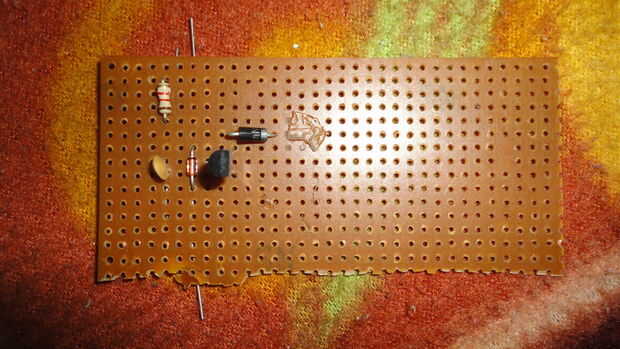

En primer lugar añadir todos los condensadores seguidos por la resistencia y el transistor...

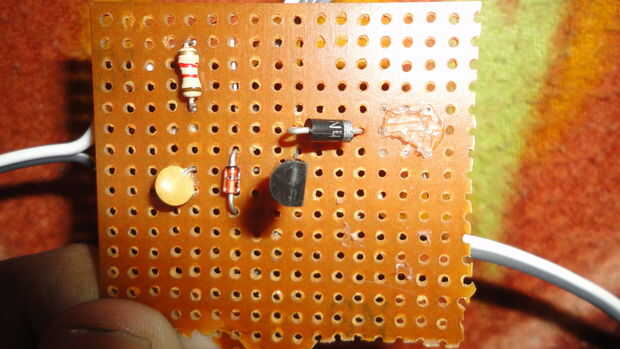

Ahora coloque los diodos...

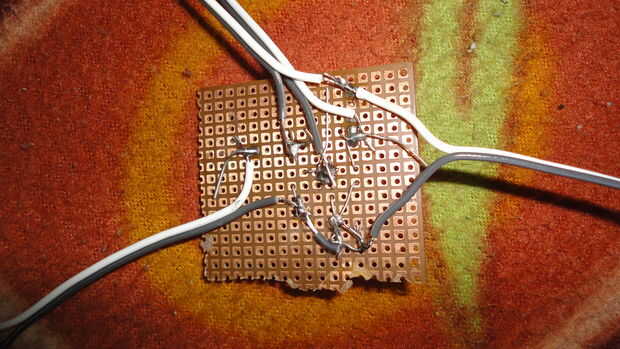

Después de colocar la soldadura de todos los componentes en su lugar con el circuito respectivo...

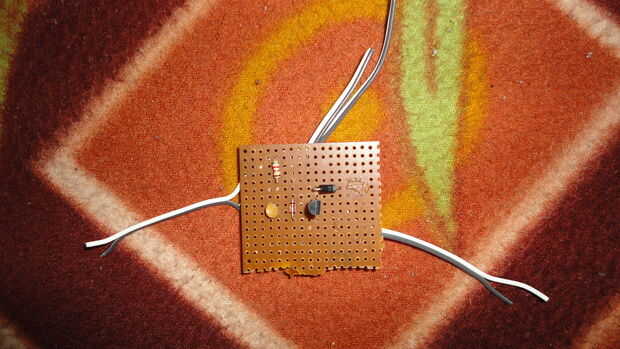

Conecte los cables de entrada, de salida y luego conectar los cables para el toroide de ferrita...

Para más información visita aquí...
