Paso 2: Fabricación de las piezas de la cámara de combustible

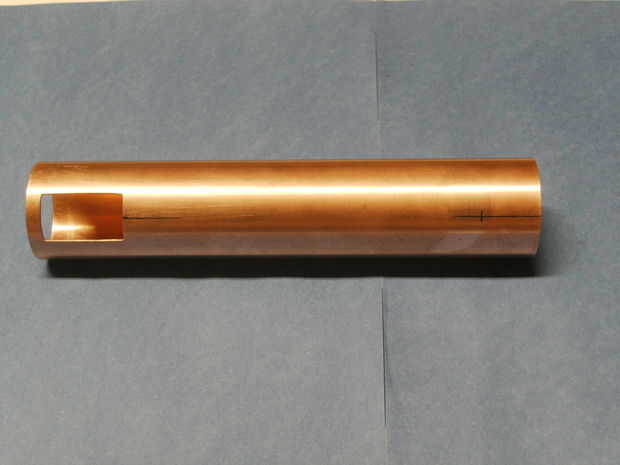

PIC #2 describen una línea desde el centro de la abertura en el extremo opuesto del tubo y había marcado de una ubicación de centro 1-1/4 pulgadas desde el extremo del tubo. Transferido la marca 120 grados en ambas direcciones y perforar todos los tres lugares con un 1/16 pulgadas poco, seguida por una broca de 1/8 pulgada y finalmente un fregadero contrario.

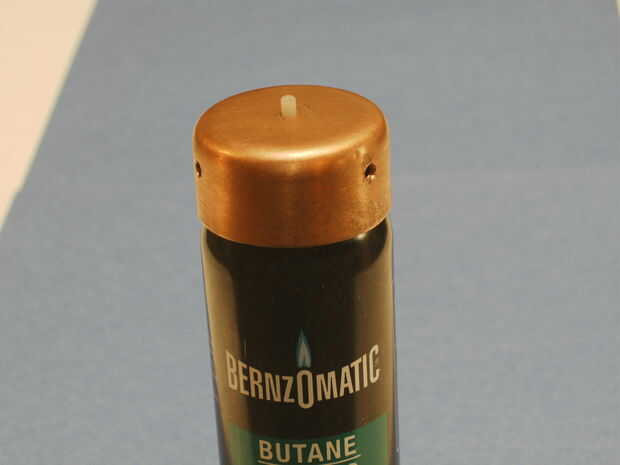

PIC #3 el tapón 1-1/4 de pulgada era demasiado larga para caber el cilindro de butano correctamente por lo que había reducido a 3/4 pulgadas de largo. Lo inserté extremo abierto primero en el extremo del tubo con los tres agujeros de hasta 5/8 pulgadas pulgadas desde el extremo. Luego marcó la ubicación de los tres orificios en el tubo en el tapón de 1-1/4 de pulgada. Perforados los tres lugares con un taladro de 3/32 pulgada y siguió con un toque de #6-32.

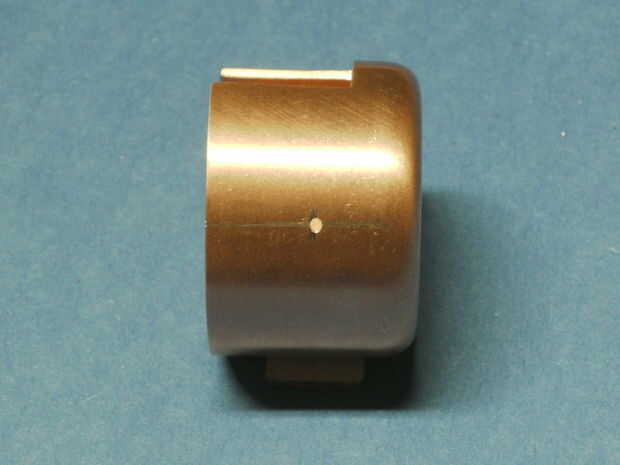

PIC #4 taladrar dos orificios de 1/16 de pulgada aparte, 180 grados 90 grados desde el centro de la ranura y 3/4 pulgadas desde el extremo cerrado de la tapa 1 1/2 pulgada.

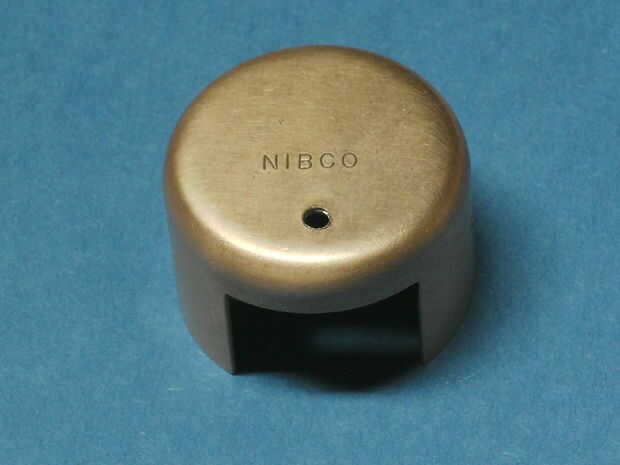

Foto #5 perforó un agujero en el extremo de la tapa con una broca #29 y persiguió con un toque de #8-32. la situación no es críticas sólo necesidades centrado en la ranura.

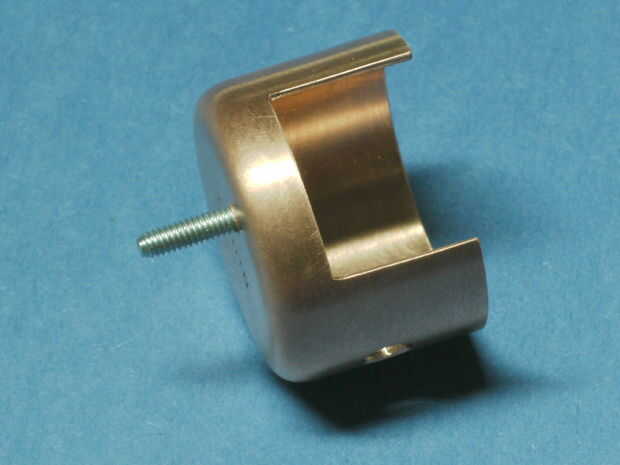

Foto #6 Ran un tornillo #8-32 x 1 pulgada en el agujero previamente roscado y marcados todos los hilos que sobresalen con pintura negra.

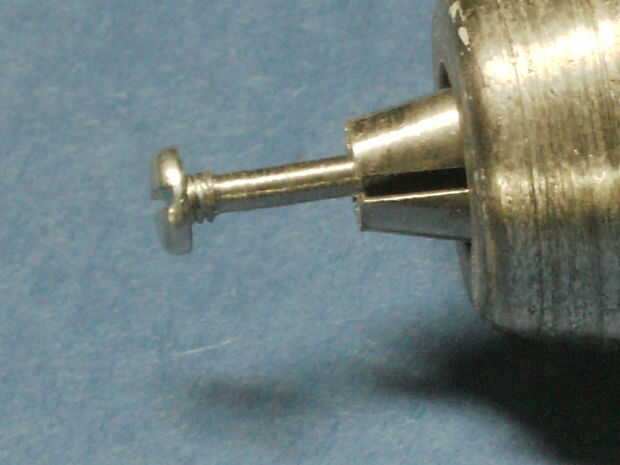

PIC #7 quita el tornillo y tiraron en un motor de taladro, corrió a la velocidad máxima del taladro mientras sostiene un pequeño archivo con las roscas que marcado con pintura negra hasta que se quitaron.

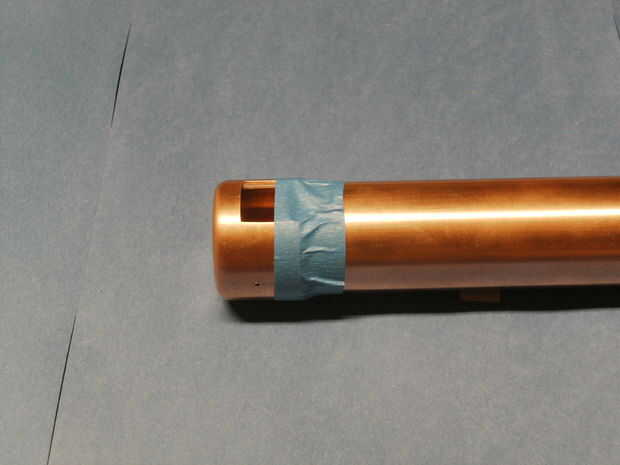

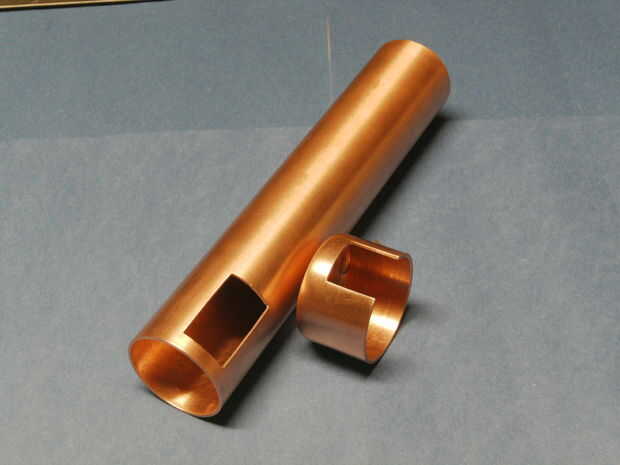

PIC #8 casquillo del grabadas al final de 1-1/2 pulgadas para el tubo de la cámara de combustible a transferir los dos agujeros en la tapa al tubo. Luego recorrió con una broca de 1/16" seguida de un taladro de 1/4".

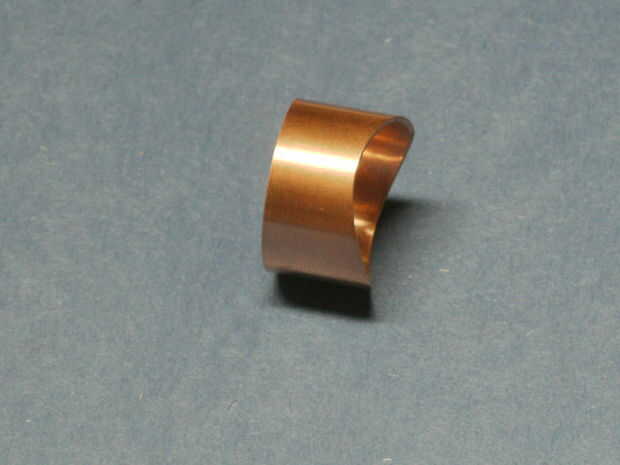

Foto #9 corte un pedazo de tubo de 3/4 pulgada de cobre 5/8 pulgadas de largo y de peces con la boca un extremo con una lijadora de tambor para caber el contorno del tubo de cámara de combustible. Este será el jefe de montaje de cámara de combustible.

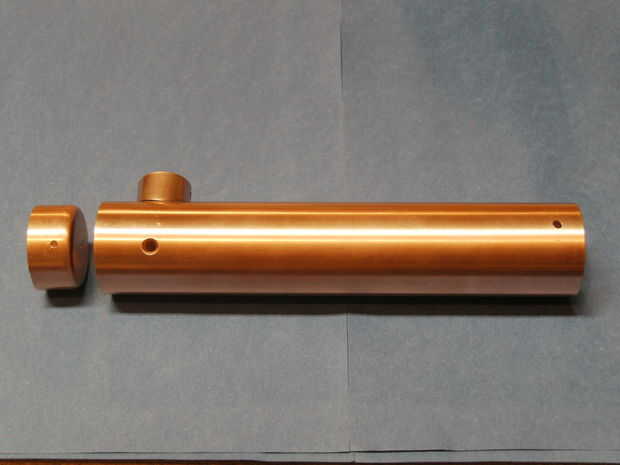

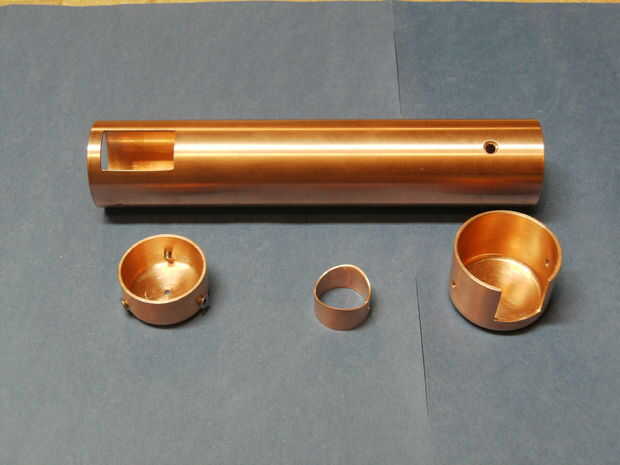

FOTO #10 las cuatro partes principales de la cámara de combustible.
PIC #11 soldados el resalto de montaje a la cámara de combustible, había montado en la tapa de combustible de la cámara y al final con un pasador de 1/4 pulgadas x 1-3/4 pulgada.

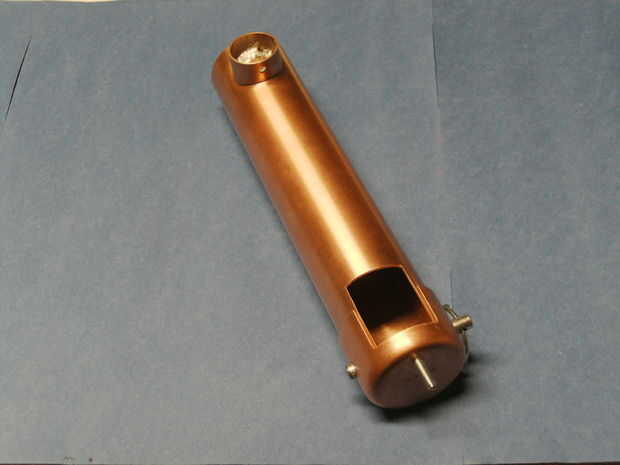

PIC #12 tiempo para deslizar el tapón 1-1/4 de pulgada en su lugar y asegúrelo con tres tornillos #6-32 x 1/4 de pulgada.

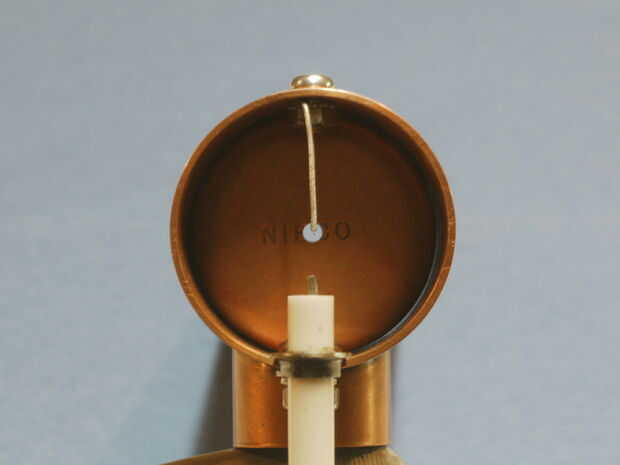

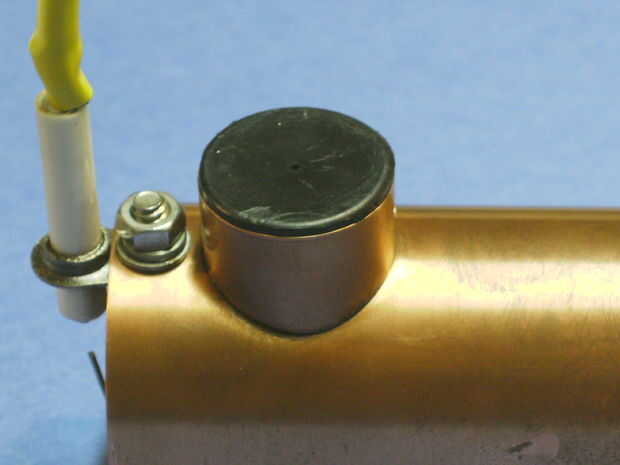

PIC #13 he perforado un agujero de 7/32 pulgadas 1/4 de pulgada del extremo del tubo y une la cerámica aislado el electrodo con un tornillo #10-24 x 3/8 de pulgada, arandela de seguridad Arandela plana y tuerca. Luego perforar un agujero de 3/16 pulgadas 180 grados desde el primer agujero 1/4 de pulgada del extremo del tubo y sujeta un electrodo de tierra de un clip con un tornillo #8-32 x 1/4 de pulgada largo y tuerca de seguridad a través de este agujero.
Foto #14 para estética propósitos que tope al final del jefe de montaje de cámara de combustible con un casquillo de nylon.
