Paso 3: Construcción de la empuñadura

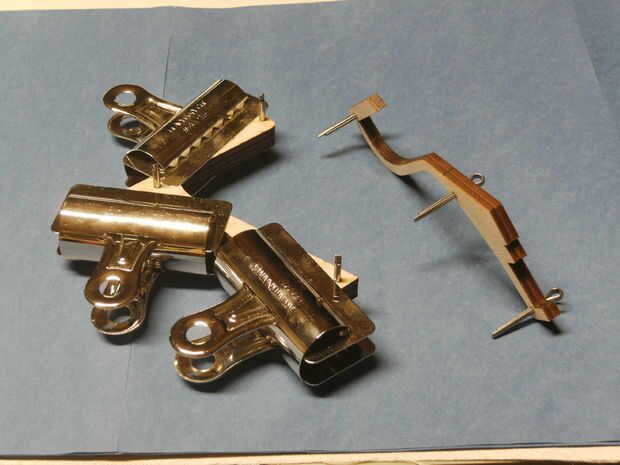

PIC #2 pegué all up with pegamento para madera Titebond. A cabo las piezas en la alineación de pasadores de 1/8 de pulgada y las abrazaderas de muelle hasta que el pegamento.

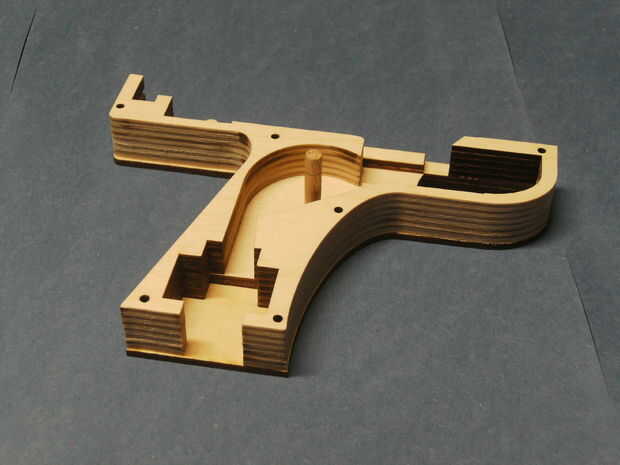

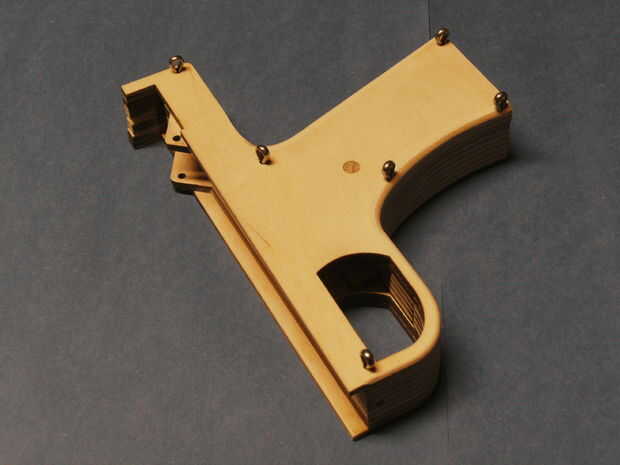

PIC #3 el marco de la derecha se pega para arriba de tres capas, las capas del lado izquierdo 8. Esto facilita el montaje y desmontaje fácil. La espiga de 1/4 pulgadas de roble se cortó un poco larga para limpiarse después del montaje final. También la espiga sólo se pega a la izquierda. Ambas partes celebraron juntos mientras el pegamento para sujetar el pasador en la alineación.

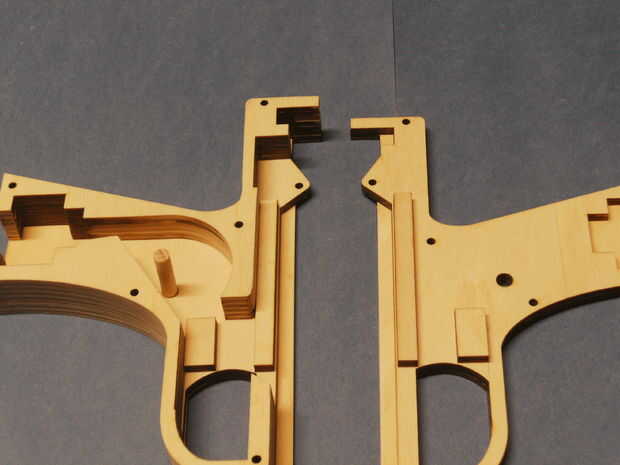

PIC #4 este cuadro demuestra la colocación de los pasadores utilizados para unir los lados izquierdo y derecho como que redondea los bordes del lado derecho (abajo) en la mesa de fresadora. Utiliza un 1/4 pulgada redonda sobre pedacito.

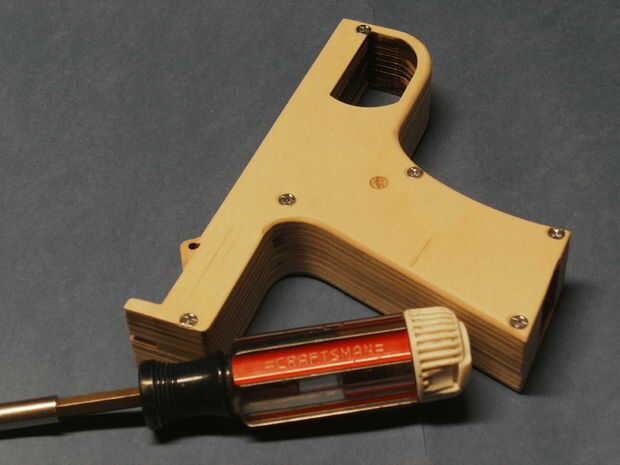

Foto #5 muestra la empuñadura completa montada por primera vez. Utilicé tornillos de #8 x 3/4 pulgadas.

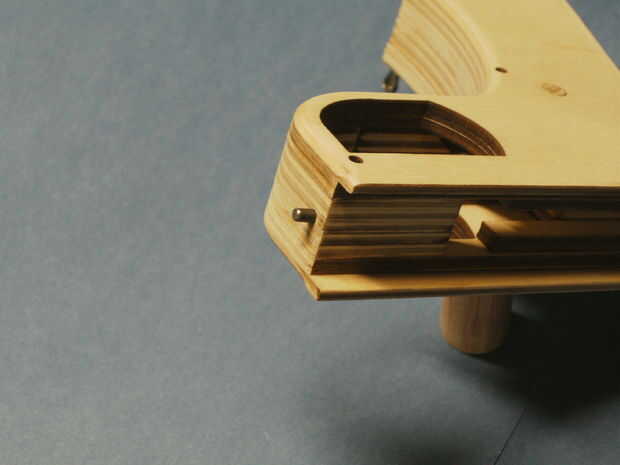

Foto #6 perforaron un agujero de diámetro 1/8 de pulgada en el centro de la empuñadura y pegado un pin de tensión de 1/8 de pulgada diámetro x 3/4 pulgadas para el resalto de montaje soldado a la cámara de combustible.

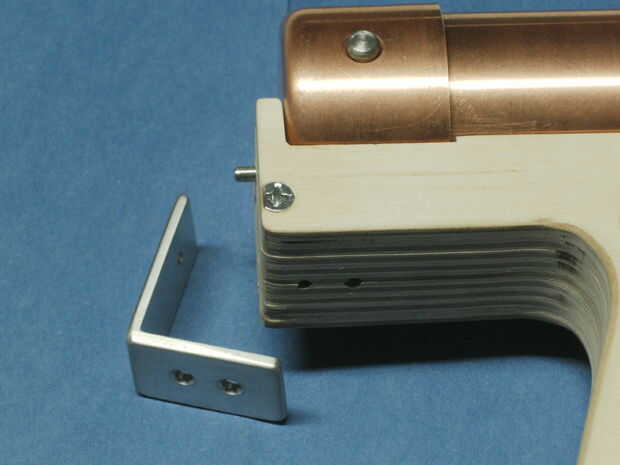

FOTO #7 cortar un 1/2 pulgada largo pedazo de ángulo de aluminio de 1-1/2 pulgadas x 1-1/8 pulgadas x 1/8 de pulgada para asegurar la parte posterior de la cámara de combustible a la empuñadura. Taladrar dos orificios de 1/8 de pulgada a través de la pata de 1-1/8 de pulgada 1/2 pulgadas aparte y adjunto a la empuñadura con tornillos para madera #6 x 1/2 pulgadas. Mide para localizar el agujero para el perno que sobresale por la parte trasera de la estructura de la cámara y grip de combustible y perforar un agujero de 3/32 pulgada en esa ubicación.
