Alces/oso repelente también conocido como lanzador de la llama (4 / 5 paso)

Paso 4: Ajuste y montaje de partes de acción

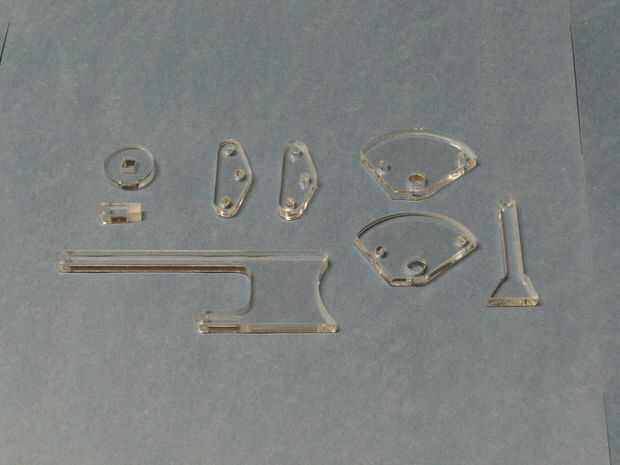

PIC #1 estas son las piezas necesarias para oprimir el encendedor y deslice hacia adelante el cilindro de combustible para descargar su contenido. Eran láser cortar acrílico 5mm extruido. Es posible cortar con una sierra de calar y perforar con un taladro de mano. La varilla de empuje del encendedor se hizo más tiempo del necesario para que la descarga de combustible y encendido podría ser programada. Dos de las piezas, observadas en el cuadro se han omitido en el montaje final porque no eran necesarios y añadidos a la complejidad general.

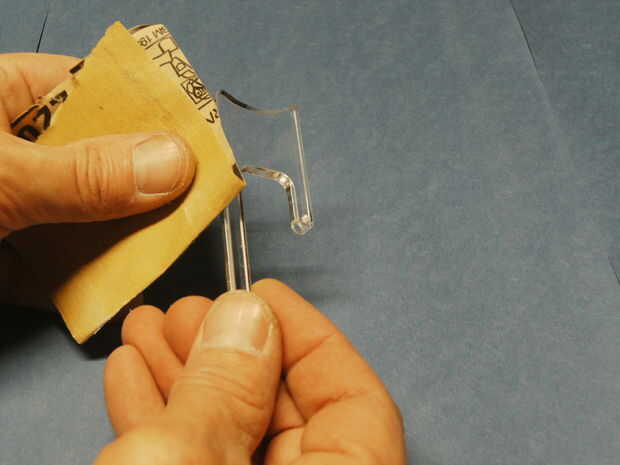

PIC #2 antes de montar se me quitan todos los bordes con lija de grano 220.

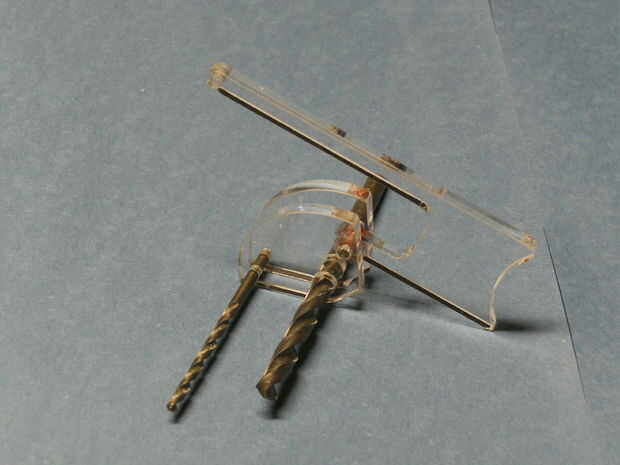

PIC #3 usé pasadores de tensión 1/8 de pulgada de diámetro 5/8 pulgadas de largo para permitir que todas las partes para pivote. Me inserta los vástagos de las brocas para sostener las piezas alineadas como el conjunto de cola (pegamento), había aplicado el pegamento sólo en los extremos de los pasadores para que las partes del pivote como se pretendía.

Foto #4 es la empuñadura del lado izquierdo con las partes de acción y encendedor en su lugar. He insertado un combustible cilindro en la cámara de combustible, montado la cámara de combustible, la empuñadura del lado izquierdo y derecha cubierta lateral para probar la sincronización, ajuste la varilla de empuje de encendedor hasta momento satisfactorio se estableció.

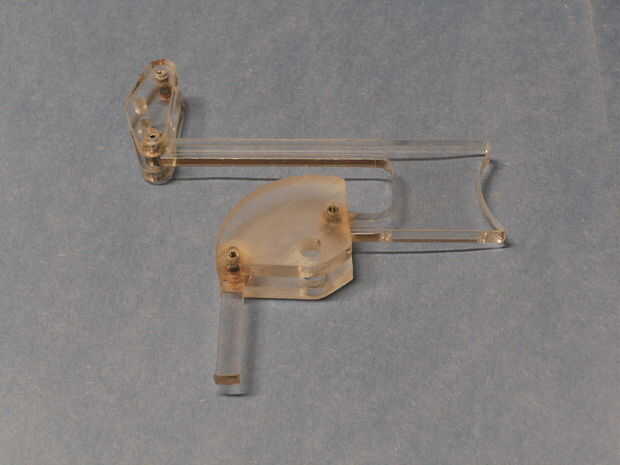

Foto #5 la Asamblea de acción terminada. Como se puede ver un poco de la varilla de empuje de encendedor tuvo que ser quitado a tiempo el cilindro de encendido y combustible.
