Alcoholemia 2 Arduino (2 / 10 paso)

Paso 2: Configuración de tus LEDs

  1. En primer lugar, usted necesitará
  • 2 LEDs rojos
  • 2 LED amarillo
  • 2 LEDs verdes
  • 1 LED azul

2. a continuación, corte 8 pulgadas de alambre por el LED (tiras de 7 en total) y cortar en la mitad. Esto te dejará suficiente espacio para que los LEDs a la parte superior de la carcasa.

3. a continuación, suelde el cable a las patas del LED

  • Usé alambre marrón para las piernas cortas y negro para las piernas más largas.

4. Repita esto para cada LED

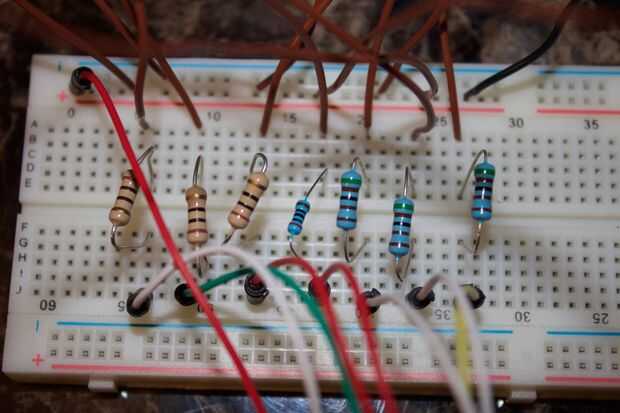

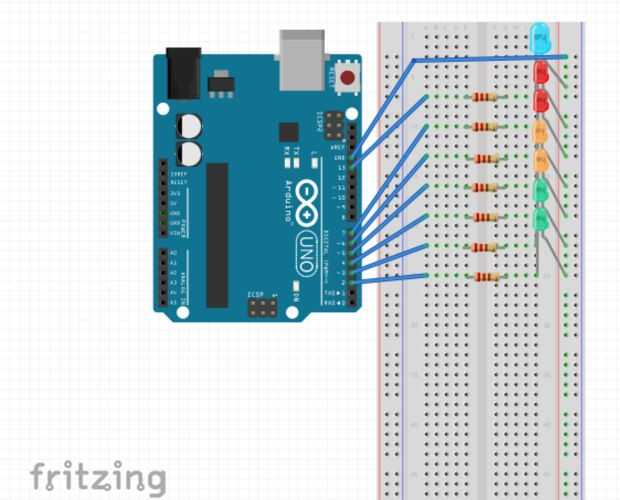

5. a continuación tomará un protoboard a conectar un cable de puente desde el pin GND de Arduino a la tierra en el protoboard. (Consulte el diagrama)

6. a continuación se conectará el LED con Arduino.

  • PIN 13 > tablero > resistencia > LED pierna > GND (azul)
  • PIN 7 > tablero > resistencia > LED pierna > GND (rojo)
  • PIN 6 > tablero > resistencia > LED pierna > GND (rojo)
  • Pin 5 > tablero > resistencia > LED pierna > GND (amarillo)
  • Pin 4 > tablero > resistencia > LED pierna > GND (amarillo)
  • PIN 3 > tablero > resistencia > LED pierna > tierra (verde)
  • Pin 2 > tablero > resistencia > LED pierna > GND (verde
