Alcoholemia 2 Arduino (3 / 10 paso)

Paso 3: Configuración de su Sensor de MQ-3

Primero se llega a saber su sensor, el lado que tiene el MQ-3 impreso en el lado se va a su lado un Sensor. El lado opuesto es el lado del Sensor de B.

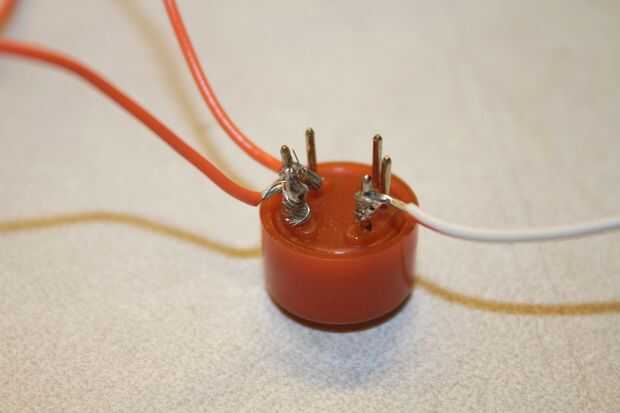

1. En el lado sensor vas a soldar un cable (aproximadamente 6 pulgadas de largo) de cada pierna.
   • Recomiendo elegir 4 colores diferentes. 3 alambres del mismo color por un lado y los otros 3 deben 3 colores diferentes que no se confunda.
   • En el lado sensor que va a conectar todos los 3 cables juntos.
2. En el lado B del sensor se toma la pierna más alejada a la derecha y soldadura a un resistor de 220 ohmios
3. La media pata 2 sensores de H, esto es porque es el elemento de calefacción del sensor.
4. Para las dos patas restantes conéctelos a los cables.

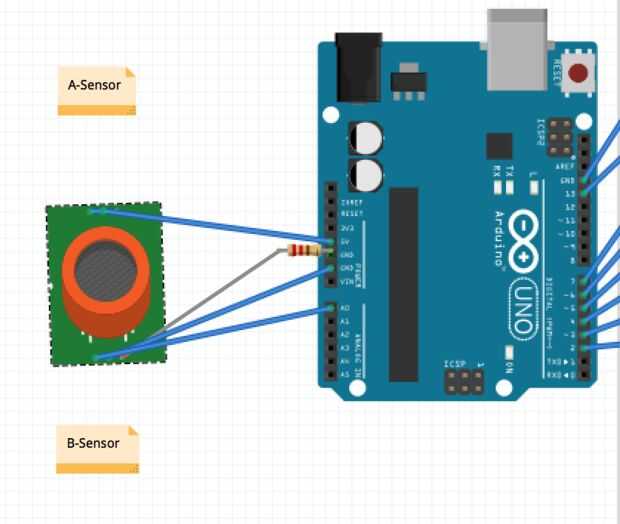

   • Sensor a.1 Sensor H(1) SensorA(3) > 5V
   • Sensor b (1) > A0
   • Sensor H(2) > GND
   • Sensor b (2) > GND

* ¡ ADVERTENCIA! El sensor tarda hasta 30 segundos para poner en marcha, esto hace que la tapa de metal se caliente por lo que no lo toque a su boca.
