Alcoholemia 2 Arduino (4 / 10 paso)

Paso 4: Configuración de la impresora térmica Mini

Tenga en cuenta que necesita una fuente de energía externa de la impresora térmica si se conecta a la alimentación de ARDUINO soplará tu ARDUINO

Y SU SENSOR DE MQ-3 ***

1. La mini impresora térmica de Sparkfun tiene un adaptador de aspecto divertido en la parte inferior. Para este proyecto será cortar los 3 cables multicolores y soldar los cables pueden utilizarse para el protoboard.
2. Luego se instale los otros 2 cables rojo y negro (5V y GND) para el adaptador de alimentación DC hembra. Esto no requiere ninguna soldadura. Entonces esto puede conectar a un adaptador de pared.

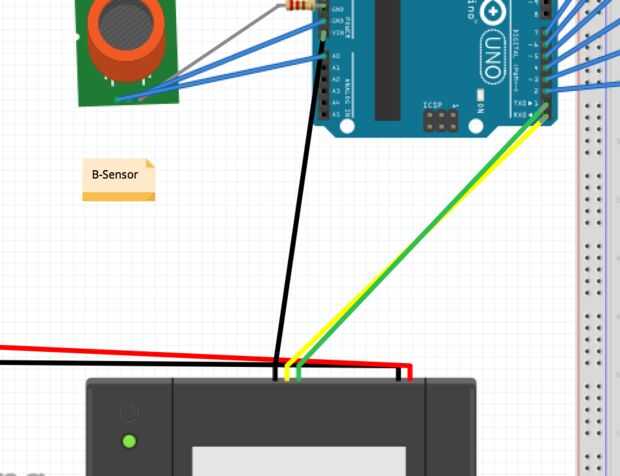

3. Entonces se conectarán los cables restantes:
   • NEGRO > VIN
   • AMARILLO > RX0
   • VERDE > TX0

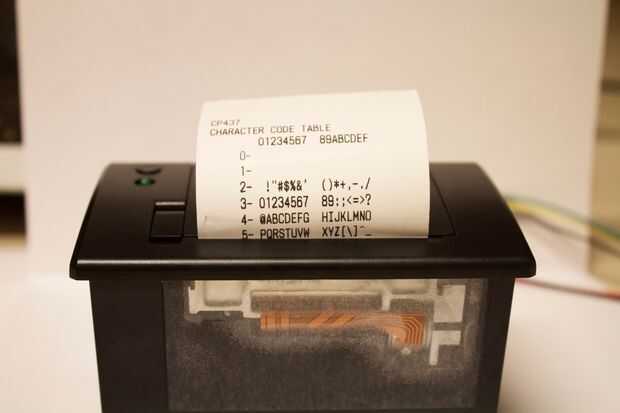

4. Para hacer una prueba de impresión mantenga pulsado el botón de la impresora térmica hasta que la impresora imprime una lista de caracteres.

* Nota especial *

Después de probar mi código y cableado de tablero que empecé a soldar, que accidentalmente conectado a mi tierra y cables de 5V a mi protoboard causando mi MQ-3 Sensor y Arduino a fry. Frenéticamente compré otro Arduino pero lamentablemente era demasiado tarde para mi Sensor de MQ-3, por favor, aprender de mi error y no aplicar tanta energía a su Arduino o se fríe. Yo no pude presentar mi proyecto final debido a esto.
