Alcoholemia de yoga (2 / 7 paso)

Paso 2: Soldar los cables al sensor de viento y tira del LED

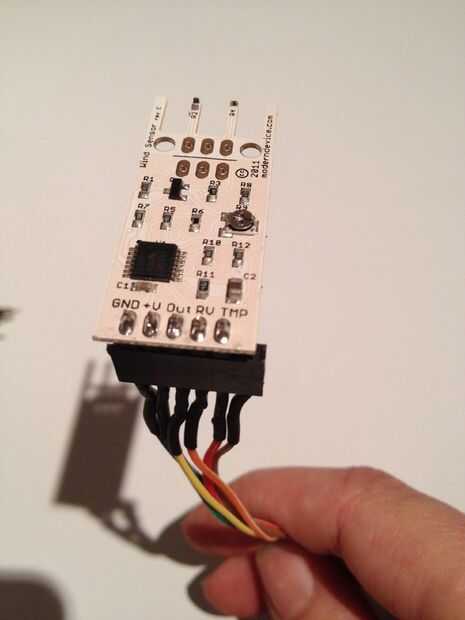

Para el sensor de viento, soldadura cables Gnd + 5V, salida y Tmp contactos. Nos no va a utilizar el contacto de RV para este proyecto, por lo que no importa si usted soldar un cable a él. Estos cables deben ser por lo menos 5 pies de largo, ya que tendrá que se extienden desde el auricular a la Arduino.

Para la tira de LED, soldar los cables a los tres contactos (Gnd, + 5V y DIN). Tenga en cuenta que estas tiras son direccionales, que tienen un extremo derecho y un mal para la soldadura de la línea de datos, aunque se podría suministrar energía a cualquiera de los extremos si quería. Así que asegúrese de soldar los cables a la DIN (datos) y no el lado (datos).

En el extremo opuesto de cada cable, soldar un perno jefe disidente, para que los cables se pueden insertar en el Arduino. Debe haber un total de 7 alambres, 4 desde el sensor de viento y 3 de la tira LED.
