Alcoholemia portátil DIY - enviado por BayLab para el programa de patrocinio de Instructables (5 / 8 paso)

Paso 5: recinto

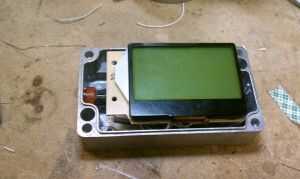

Una vez que el prototipo de trabajo, empecé preparando el recinto. Solía el molino Chevalier en nuestra tienda de robótica al molino de un agujero de la tapa encaje en la pantalla. Yo también molido hacia fuera un agujero para el sensor de alcohol, el puerto USB para la carga y dos botones. Una vez la pantalla de ajuste, os adjunto el Arduino directamente a la parte posterior de la pantalla utilizando alguna cinta de espuma de doble cara. La cinta es grande ya que no es conductor, proporciona una pequeña absorción de choque y se adhiere bien al FR4. También pegué el booster de DC en la parte posterior de la pantalla. Ya que todo estaba tan cerca juntos, era fácil soldar las conexiones con algún alambre fino. Luego instalé el sensor sí mismo que era presión.

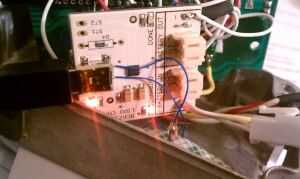

Entonces me di cuenta de que no hubiera tomado el espesor de la caja en cuenta para el puerto USB. Desde el puerto se suelda al ras con el borde de la placa del circuito del cargador, tuve que soldar algunos cables de extensión a ella y conéctelo a otro puerto USB que encaja en el agujero que muele. Asegúrese de que usted consigue correcta la polaridad de los cables o bien voy a matar la carga junta (como hice yo).

Me di cuenta de que mientras que no había ninguna carga en el tablero, que carga la batería muy bien. Una vez conecté la salida al resto del circuito, no cobra. Así que me vi obligado a añadir interruptor. Cuando usted carga, el interruptor está apagado y el cargador no tiene ninguna carga. Cuando encienda el interruptor, se extrae energía de la batería, pero no carga. Porque no tengo mucho tiempo para resolver este problema, el interruptor era clase de una solución rápida y sucia. Puede utilizar el método de interruptor o encontrar un tablero de carga con una mayor capacidad de corriente o implementar una autoswitcher más elegante.
