Paso 5: Hacer conexión a Arduino
Por supuesto, si usted sabe lo que está haciendo, puede conectar las zapatillas hasta cualquier otro circuito o dispositivo que tiene para hacer uso de la resistencia variable. Así que si no va a enganchar las zapatillas de alegría hasta el Arduino, puede omitir este paso.
La conexión de la zapatilla se compone de:
-Dos gatos de teléfono hombre procedentes de las zapatillas
-Dos tomas de teléfono femenino que se unirá al cuadro de Tupperware

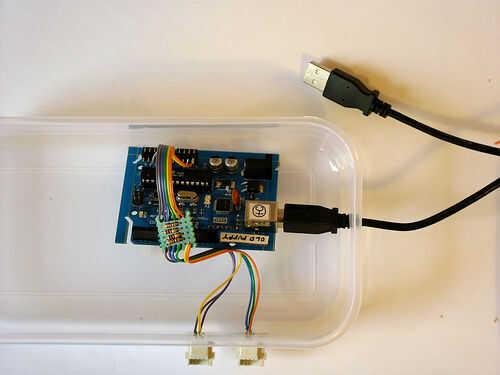

-Dentro de la caja de Tupperware Arduino entradas se conectan a la parte posterior de la caja de enchufe hembra de teléfono y habrá un pequeño circuito que pone una resistencia de 10K Ohm entre cada entrada y el suelo.
Desmontar

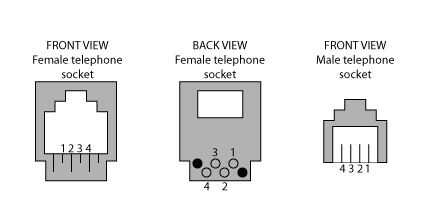

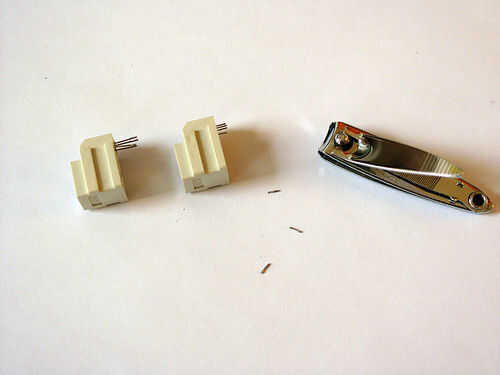

Tenemos dos gatos de teléfono femenino. Puede desmontar un adaptador de jack de teléfono para ello. Puede a los alambres que sobresalen en la parte posterior a unos 5 mm de longitud para que no vienen tan cerca uno del otro.
Corte los orificios

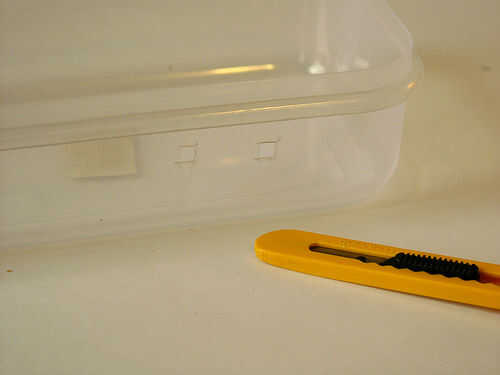

Usted necesita hacer tres agujeros en la caja de Tupperware. Dos para los gatos de teléfono hembra y uno para el cable de USB Arduino. Utilizar un cortador o un taladro y tenga cuidado.
De la soldadura

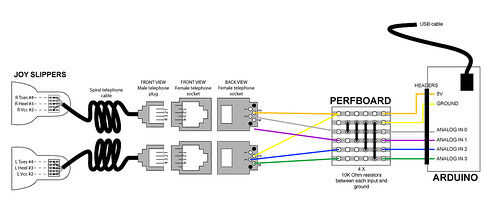

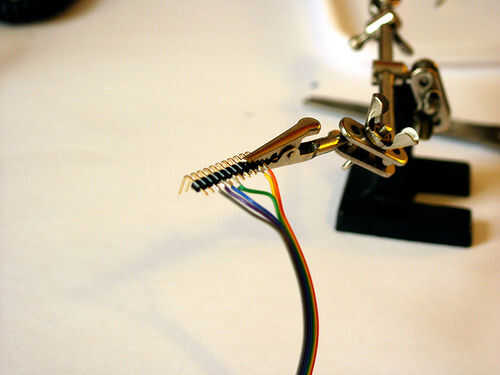

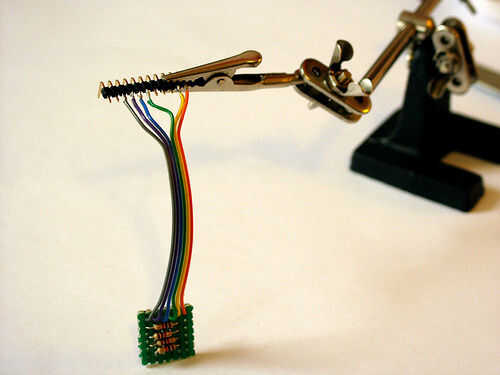

1) semántico y alambre de soldadura del arco iris de encabezados a perfboard con resistencias, más alambre de arco iris.

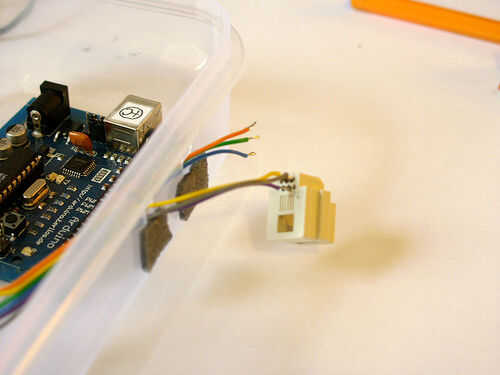

2) asoman los extremos del cable telefónico hacia fuera a través del orificio de la caja y soldarlos a las tomas de teléfono femenino según la semántica.
Pegamento

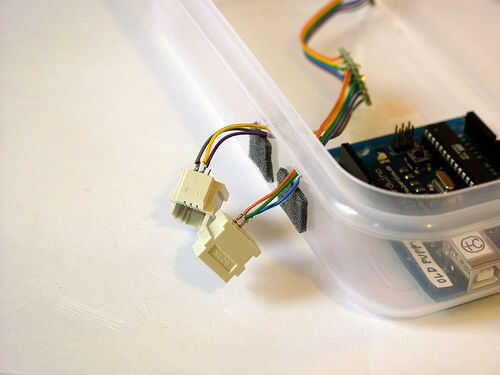

Una vez que han sido soldados los jacks hembra puede pegamento las tomas a la caja para hacerlos robustos y aliviar toda tensión de los cables.

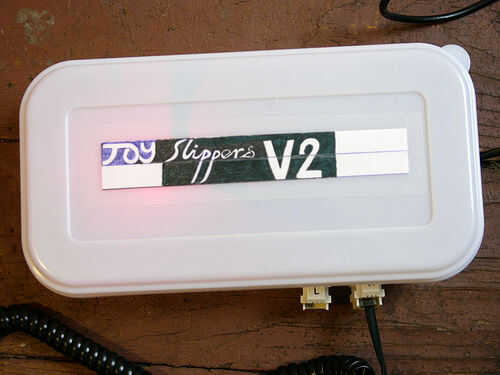

Decorar
Ahora el cuadro está terminado y usted debe decorar si es posible.
