Paso 2: Conexión de todos juntos!
Antes de que nos quedamos atascados en supongo que tienes tu tablero de Edison como en la guía de Intel; Si no se puede ver aquí.
Antes de conectarlo todo, sugiero desconectar la alimentación de la placa, ayuda a evitar cualquier cortocircuitos y otros problemas.

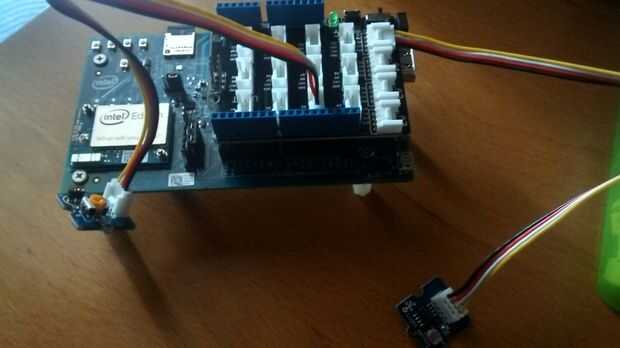

En primer lugar, debe conectar el blindaje Grove Base Edison Board de Intel.
Entonces, el sensor de luz necesario conectar al puerto A0 en la Junta de expansión.
El Sensor de temperatura debe conectar al puerto A1 de la Junta de expansión.
El conector Led necesita conectarse a D3 en la Junta de expansión con un LED (recomiendo el blanco).
El escudo de GMS enviar y recibir comandos sobre los pernos de RX/TX.
