Paso 2: El circuito

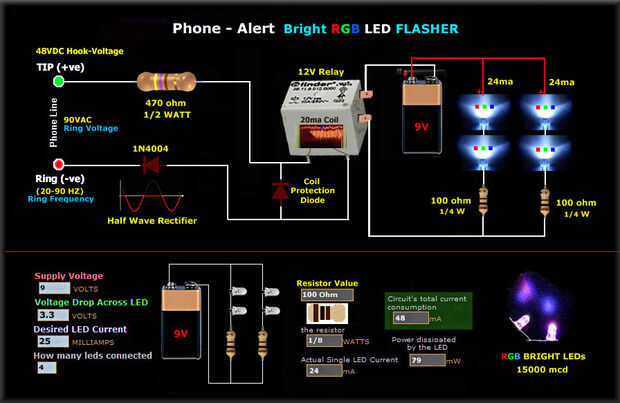

Imagen #3 arriba es el circuito que utilicé para tomar la señal de llamada entrante de teléfono AC...
y proporcionan una señal rectificada de media onda a la bobina del relé que responde a la frecuencia residente del anillo... (generalmente entre 20 a 90 Hz).
¿Por qué utilizar un relé?
El resultado es el relé de activación y desactivación en la frecuencia del anillo produce un fuerte sonido "clic" que puede ser comparado con el giro de una ruleta.
Esta repetición contacto ON-OFF del relé - alternadamente - hace que el circuito de 9V producir una respuesta de frecuencia de anillo rápido para proporcionar a un ma 24 corriente "quick flash" a cada una de las dos cadenas de LED RGB.
