Paso 4: Arduino

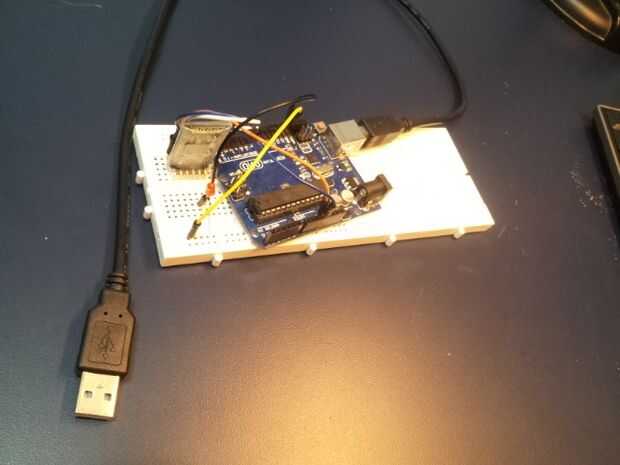

Aquí es cómo conectar todo. Es bastante simple, realmente.
Puede usar un protoboard para esta parte.
Tomar el módulo de bluetooth HC-05 y coloque el pin VCC en él en 3.3 o 5 voltios pin en su arduino.
Tome el pin GND (masa) en el módulo y puede conectarlo a cualquier pin GND en el arduino.
Conecte el TXD a la RX en el arduino y RXD a la TX.
Ahora, agarra una bombilla LED. Engánchelo en su protoboard, con un perno va a GND de arduino y el otro al pin digital 13. (Asegúrese de que la polaridad sea la correcta)
Y eso es todo para el cableado. Estamos casi listos!
