Paso 6: alertas. Timbre de la puerta
Obtener muchas entregas a mi casa y no quiero perder el tiempo esperando por ellos, así que he conectado el timbre para dar alertas de tantos como sea posible.
Hay 3 tipos de alerta enviado cuando se presiona el pulsador del timbre de la puerta. Dependiendo de lo que estoy haciendo utilizar todos o algunos de ellos. Si estoy en mi taller o jardín generalmente uso los 3. Ver imagen 1. Tenga en cuenta que mi timbre estándar ahora utiliza 3 timbres sin hilos en lugar de la campana solo que se muestra.
El video muestra los 3 tipos de alerta desencadenada por la activación del pulsador.
De alerta de timbre "Estándar" 1.
Tengo un pulsador de timbre modificado en mi puerta cuando el pulsador de timbre se activa un relé en la caja de control se activa y activa el pulsador de timbre en un transmisor sin hilos del timbre. Tengo 3 receptores de timbre en varias partes de mi casa y estos se anillo pára cada vez que se presiona el pulsador del timbre de la puerta. Receptores de timbre se pueden añadir o quitar según sea necesario y esta parte del sistema está siempre en.
Alerta 2 de teléfono de buscapersonas
Muchos teléfonos celulares están equipados con localizador inalámbrico para que pueda buscar otros teléfonos o localizar uno que ha sido perdido. En la base es generalmente un interruptor manual de paginación que puede conectarse. Cuando se presiona el pulsador del timbre el relé timbre activa este interruptor causando todos los aparatos de teléfono en su sistema telefónico a paginar. El llamador también obtiene una indicación de que el timbre está sonando como el pulsador parpadea mientras que los teléfonos son de paginación. La paginación de teléfono tiempo después de un período preestablecido de tiempo (depende del modelo del teléfono). Si llego a mi puerta y mis teléfonos son todavía ser yo paginado sólo presione un 2 º pulsador montado cerca de mi puerta para silenciarlos.
Hay un interruptor en el panel de control para localizar teléfono encendido.
La alerta de búsqueda de teléfono se basa en un timbre existente y la interfaz del teléfono con algunos mods. La interfaz duro por cable puede excluida si no requiere y lo código del timbre de la puerta puede ser modificado para tomar su lugar. Lo he utilizado como existe ya un proyecto anterior y había espacio en el tablero de Vero para algunos de los componentes adicionales para las otras alertas. Ver la etapa esquemática con componentes mínimos detalles.
Alerta 3 Arduino Push alertas
Esto puede ser habilitar/personas con discapacidad mediante la interfaz de caja empujando, pero normalmente queda en.

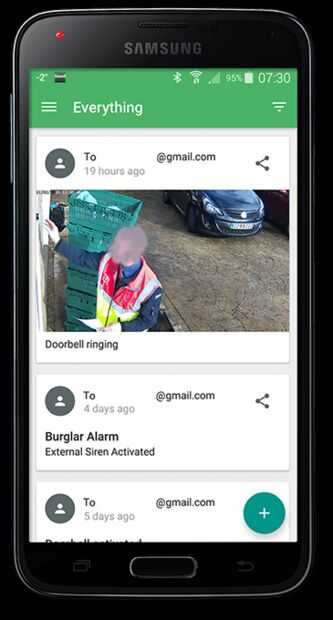

Cuando se pulsa el timbre de la puerta una alerta push se envía inmediatamente a mi móvil (uso Pushbullett) seguido de una alerta de correo electrónico de copia de seguridad. Esto también se envía al teléfono de mi esposa. La alerta también incluye una imagen de la cámara, montada en mi puerta. Si estoy en alguna de mi PC o Chromebook un poco pop hasta aparece con la imagen de la webcam me dice alguien es en la puerta.
Interfaz de
El pulsador del timbre se modifica para incorporar un parpadeo del LED para indicar que las campanas están sonando. Esto puede omitir si no necesaria. Ver imágenes de pulsador anterior.

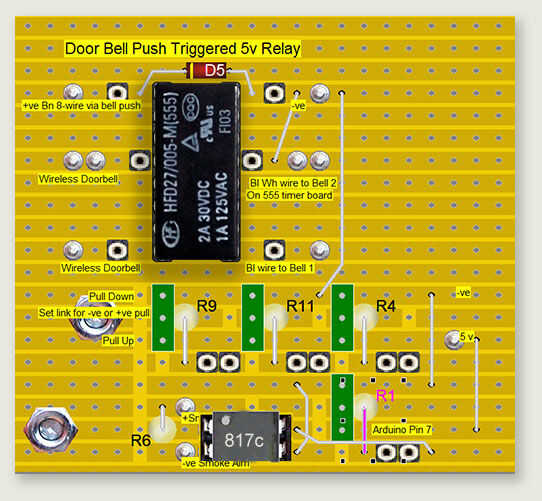

El diseño de la veroboard muestra cómo se conecta el relé pulsador en la veroboard. Esta placa se conecta al teléfono principal tablero de temporizador como sea necesario para localizar.
Cuando se acciona el pulsador de timbre funciona un relé en la caja de control. Este relé funciona el timbre estándar en mi caso un timbre inalámbrico modificado y también inicia un temporizador 555 en la interfaz de timbre.
El temporizador 555 opera otro relé para accionar el circuito de la paginación en mis teléfonos inalámbricos. Si el interruptor de "Teléfono/localizador" está en todos los teléfonos inalámbricos en la casa va paginado hasta que tiempo de espera (a 1 minuto a mis teléfonos). El temporizador 555 previene timbre repetidos empujes restableciendo el teléfono busca y apagar el localizador y también paradas extras alertas se envían al mismo visitante. Cualquier habitación de la casa, garage, taller u oficina con un teléfono celular en recibirá notificación de que el timbre se ha presionado. El pulsador de timbre también está iluminado por un parpadeo del LED para mostrar a la persona que llama que el timbre está sonando continuamente. Una alerta de timbre de la puerta es también enviada a todos sus dispositivos móviles y fijos.
Una vez que los localizadores de teléfono han agotado el empuje de timbre deja de parpadear.
Un empuje adicional sobre el timbre entonces enviaremos otra alerta y reactivar los localizadores de teléfono. Al llegar a la puerta un timbre restablece interruptor y esto será al instante detener los localizadores teléfono suene y el timbre. Puede establecer una alerta para informarle que la puerta ha sido contestada. Esto es útil si usted está ausente y se espera un importante paquete usted recibirá una alerta por el timbre de la puerta siendo operado entonces una alerta para mostrar alguien ha respondido a la puerta.
