Paso 7: Timbre teléfono paginación detalle de circuitos y esquemas
Timbre de la puerta teléfono circuito detalle 1 esquema de paginación

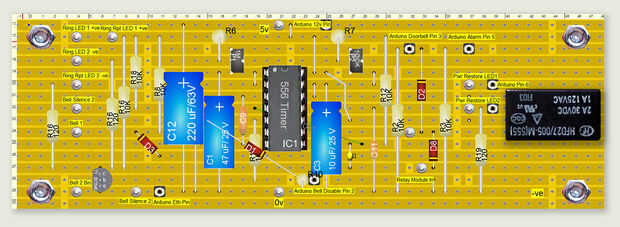

En su estado normal el "pulsador" interruptor y "silencio de campana" interruptores están abiertos y el relé no funciona. IC1a y IC1b están conectados como monostables.
Al pulsar el interruptor de "pulsador" el gatillo de IC1a es tomado bajo por relé RL3 ctk 3 y 4 hacer. RL3 ctk 6 & 7 hacer funcionar el tradicional timbre. Por lo tanto la salida de IC1a va alta conmutación el transistor Q1. Esto provoca LED D6 (LED parpadeante) a la luz y envía un pulso a través del condensador C2. Este pulso tiene el gatillo de IC1b baja y por lo tanto la salida de IC1b va alto funcionamiento relé RL1. Funcionamiento de relé RL1 cortos la base del teléfono "buscar teléfono" o "paginación" terminales haciendo que todos los teléfonos en esa base para anillo.
IC1a monoestable período de tiempo es fijado por C1, VR1 y R6. VR1 se ajusta para que el monoestable período de tiempo es unos segundos más largo que el ring de los teléfonos por ejemplo 30secs para una diversa 6410 o 60 segundos para una diversa 7410. Esto asegura eso presionar múltiples del interruptor "pulsador" no reactivarse IC1a y b que causan las campanas detener la llamada. Monoestable de IC1b período de tiempo es fijado por VR2, C3 y R7. VR2 se ajusta para dar un corto plazo (generalmente menos de un segundo) lo suficiente como para activar la base del teléfono.
El "silencio de campana" cambia cuando restablece presionado IC1a teniendo que se ha restablecido el perno bajo. Luego de la salida de IC1a va detener el LED de iluminación baja. Gatillo de IC1b se toma bajo para que la salida entonces va alta durante el periodo de la monoestable funcionamiento RL1 y parar los teléfonos suene. Nota que si el interruptor de "silencio de campana" se mantiene pulsado el monoestable periodo de IC1b se reemplaza y RL1 sigue funcionado mientras que es pulsado el interruptor de "silencio de campana". Esto puede usarse para configurar el teléfono a la estación base a menudo requieren el auricular de"encontrar" o "localizar" el botón pulsado durante unos segundos para activar la búsqueda de un teléfono.
Nota que el LED de "anillo de repetidor" opcional puede utilizarse para dar una indicación visual que el timbre está sonando en una sala ruidosa.
2 esquema con componentes mínimos
Puede acabar con la mayoría de los componentes arriba y usar el Arduino para controlar el timbre de la puerta y paginación de teléfono. Por supuesto esto requerirá algunos codificación adicional de Arduino. El circuito puede simplificarse aún más si no es necesaria la búsqueda de teléfono desde el timbre de la puerta, solo omite las 2 secciones de 2 manual de reparacion. El indicador de timbre también puede omitirse como esto solo indica el tiempo de espera de paginación.
