Paso 2: Poner la nueva fuente de alimentación
Los transformadores colocan en una caja sellada y mirada muy dignos.

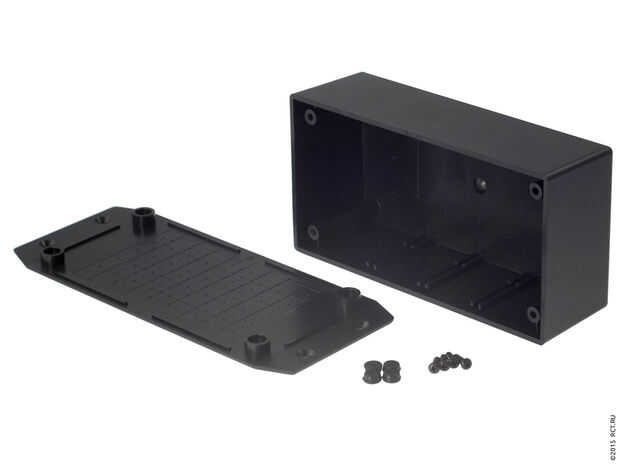

Luego buscamos un cuerpo adecuado para este grupo, si tienes suerte y se compraron un transformador con dos salidas a 18 voltios, la vivienda puede hacerse más compacta que al llegar me. Tomé mis dos transformadores para vivienda Gianta 1022BF.

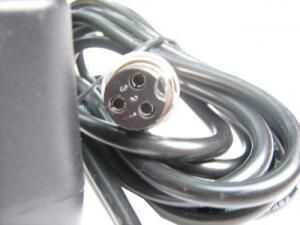

Sui nuestros transformadores en vivienda de soldadura 220 voltios. El otro extremo de la salida de la bobina secundaria del transformador primero se conecta al primera final de la salida secundaria del segundo transformador. A continuación, suelde el cable, que va directamente a la mezcladora, se muestra en la imagen.
número de pin 1 irá a la 1 salida de la bobina secundaria del transformador 1.
2 número de pin 2 irá a la segunda salida de la bobina secundaria del transformador 1, que está conectada a la primera salida de la bobina secundaria del transformador segunda.
número de pin 3 pasará a la segunda salida de la bobina secundaria del transformador segunda
Si tienes la versión con un solo transformador tiene un bobinado secundario en las dos salidas de 18 voltios, el simple contacto entre finales y principios de la primera y segunda devanados secundarios, respectivamente.
Eso es todo. Funciona sin problemas. Puede Agregar un fusible y un indicador de poder, porque es que el bloque original es nada excepto los cables y el transformador allí.
