Alfombra de DDR Breakout puerto (5 / 7 paso)

Paso 5: Montaje del puerto

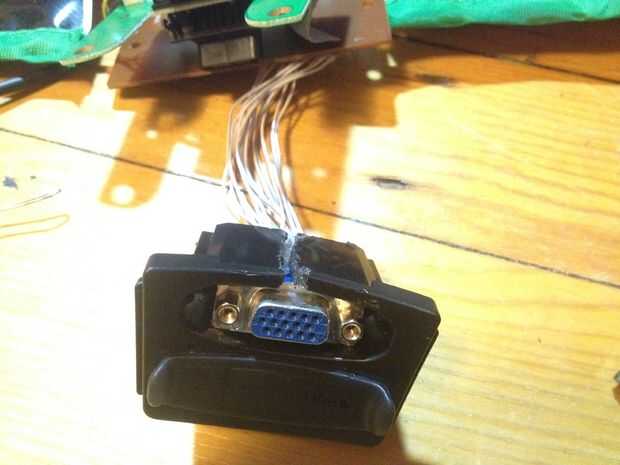

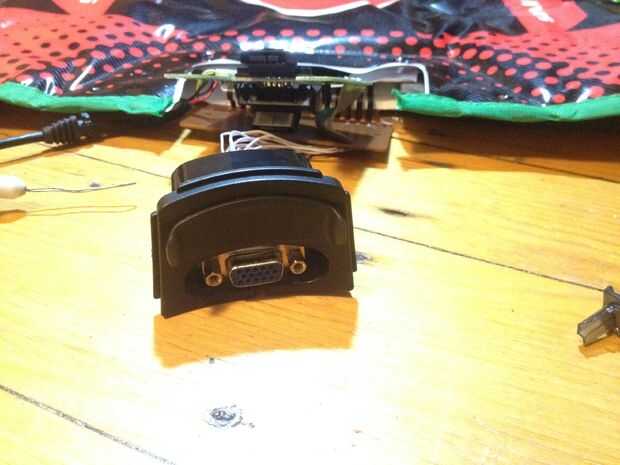

Estas esteras todos parecen tener un gran frontal delante de la caja negra que es perfecta para montar el puerto VGA. Elegir un punto, rastro o medir hacia fuera y perfore un agujero. En mi caso, ya que originalmente era un tapete XBOX, ya había 2 agujeros para tarjetas de memoria XBOX. Así que lo que hice es acaba de quitar uno de los puertos de la tarjeta de memoria, una línea de corte (rompiéndola con los alicates de nariz de aguja; no muy elegante hah) a lo largo de la parte inferior de la punta de plástico que llevó a cabo los puertos y pegado al puerto VGA en él. Hecho para un montaje de aspecto agradable, limpio (la línea tallada es en la parte inferior e interna sobre todo por lo que no será visible en su mayor parte).
