Alfombra de DDR Breakout puerto (6 / 7 paso)

Paso 6: montaje

Agradable y fácil montaje, sólo un par de cosas para.

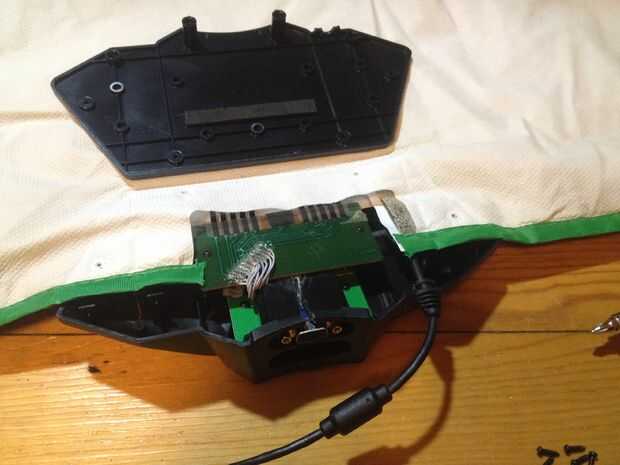

  • Al atornillar las placas de circuito en la caja de plástico, asegúrese de no doblar más o pellizcar los cables del puerto VGA.
  • Al atornillar la caja de nuevo juntos, asegúrese de que no accidentalmente rasga o perforar el circuito plano de plástico de la estera de sí mismo. Todo interno debe todavía en fila para los orificios visibles en la parte inferior de goma de la estera por lo que debe ser fácil lo suficiente (a menos que la estera se ha movido alrededor de mucho durante la construcción.

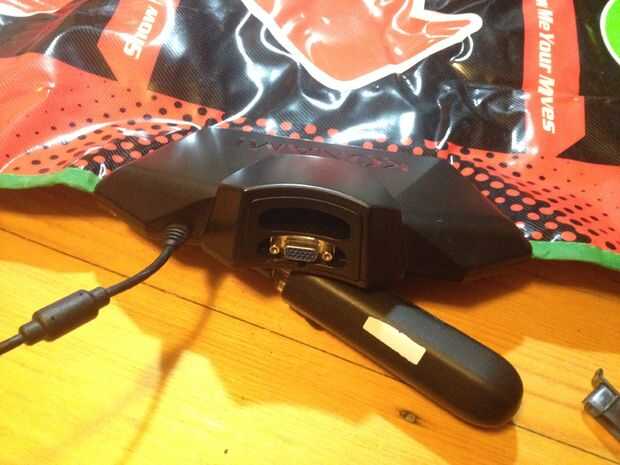

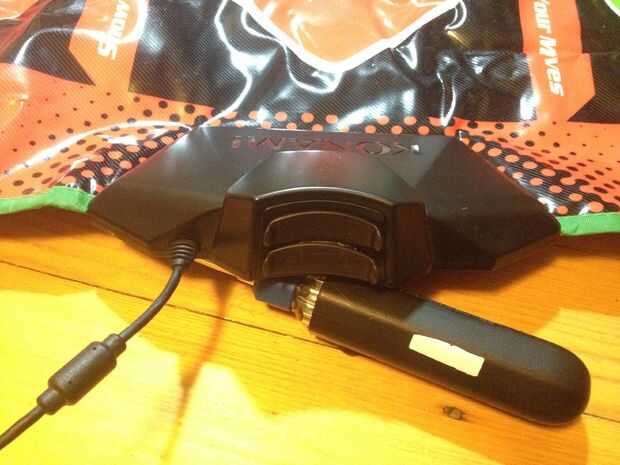

Como un bono adicional, usé mis cortadores de alambre y un cuchillo del exacto para tallar la vieja gorra de tarjeta de memoria para caber sobre el puerto VGA nuevo. No un perfecto ajuste, pero se ve bastante bien!
