¿Algo en la caja? (7 / 7 paso)

Paso 7: Paso 7: conectar el Arduino

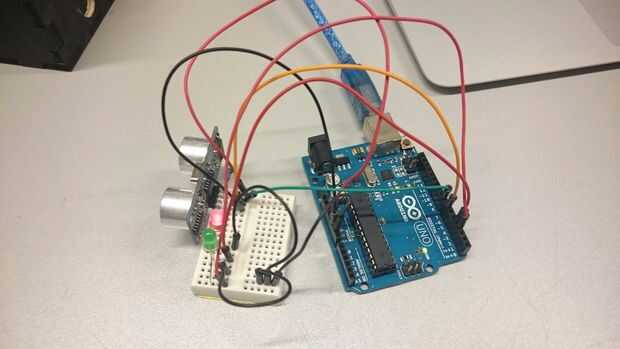

Ahora es el momento para la parte final, conectar el arduino, sensor y LED.

  • Led verde

  • + va a Arduino puerto 4
  • -va a GND de Arduino
  • Led rojo
    • + va a Arduino puerto 3
    • -va a GND de Arduino
  • HC-SR4
    • VCC va a 5V de Arduino
    • TIERRA va a GND de Arduino
    • Eco va a Arduino puerto 7
    • Trig va a Arduino Puerto 8
  • Para resultados más consistentes del sensor, poner una pequeña resistencia (1k) entre HC-SR4 Trig y GND.
