Paso 2: interconexiones

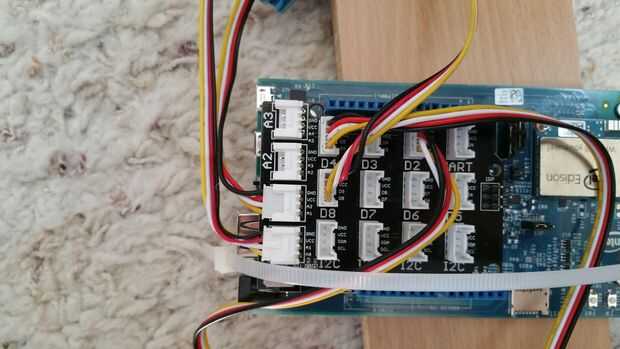

Los sensores están conectados al escudo base I/O (por ejemplo: A0 o D2 están marcados directamente en el escudo de la base).

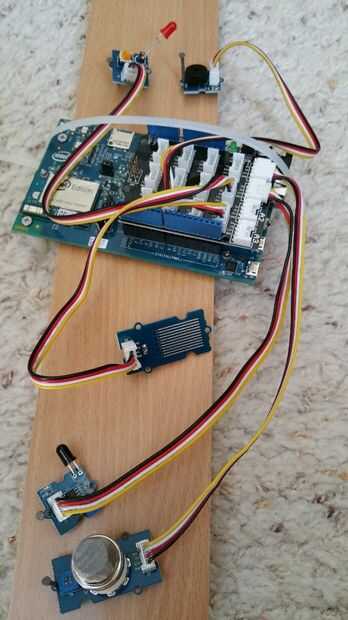

Utilizar los cables suministrados con el kit de conectarse como se indica a continuación:
A0 - Sensor de Gas de entrada
A1 entrada - Sensor de llama
D8 - Sensor de agua de entrada
Salida D2 - zumbador
Salida de D4 - LED
Se necesita conectar su computadora con un cable USB para el objetivo con el fin de ejecutar y depurar este proyecto.
Posiblemente usted necesitará utilizar el adaptador para batería de 9V proporciona con el Kit Grove a la Junta de energía si no usando USB o el transformador de energía.
