Alibre Design e hilos de rosca externos (método 2) (3 / 5 paso)

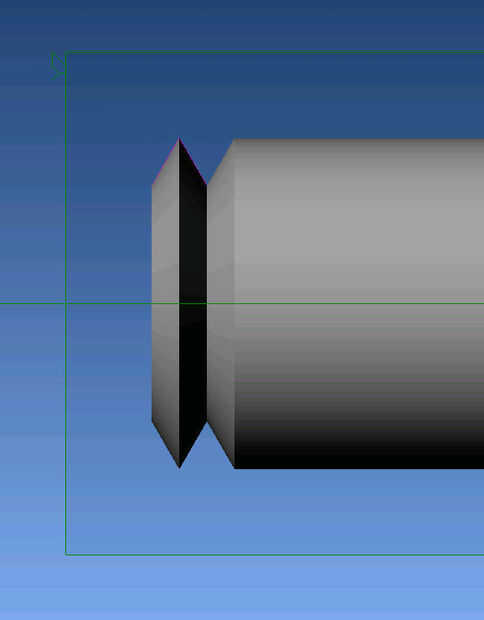

Paso 3: Crear el primer subproceso.

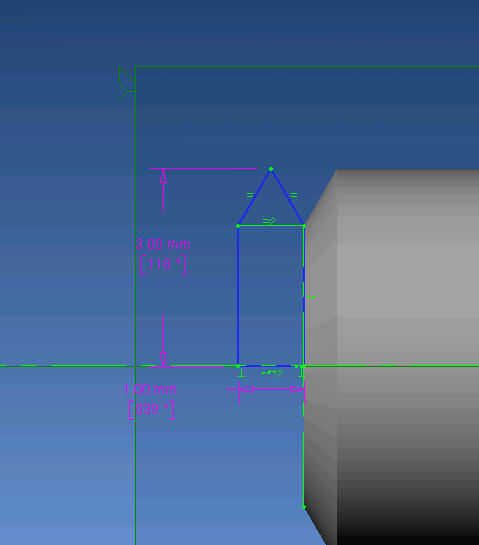

En un nuevo sketch, dibujar una figura similar a esta.

Notas:
Las dos líneas creando el punto y la línea de referencia forman un triángulo equilátero.
El punto está dimensionado para el radio del cilindro
El borde del boceto está restringido al extremo del cilindro.

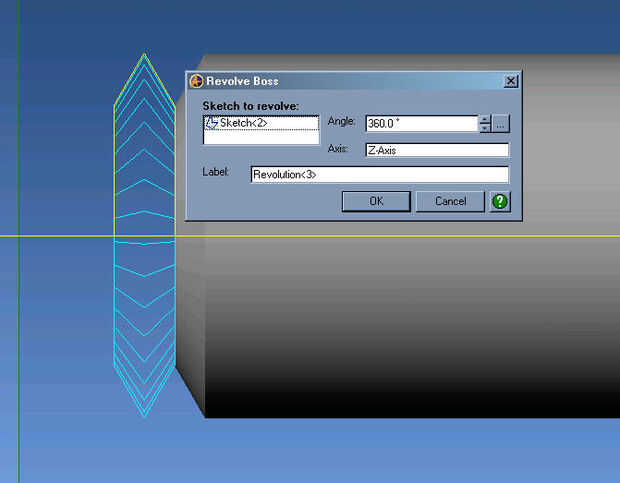

Ahora, mueva este bosquejo sobre el eje z.
