Paso 1: Modelado de la pieza en SolidWorks

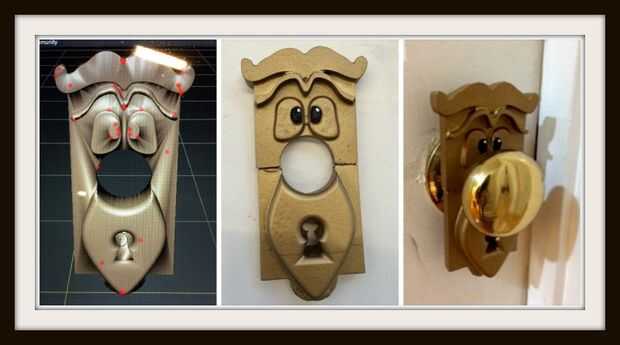

Arriba es un pico en la progresión desde el diseño hasta el producto acabado.
Pasos de nivel alto son:
- Trace el diseño de imagen en SolidWorks
- Importar archivo de STL en 3D coleccionables y molino en una pieza de cera con ShopBot
- Uso de cera para hacer un molde de Oomo
- Utilizar plástico líquido Smoothcast para hacer la decoración de la puerta
- Pintura de la pintura de aerosol/mano
Yo jugaba con mi pomo y había determinado que definitivamente podría no ser tomado aparte sin corte recto a través de la pieza. Por lo tanto, sabía que tendría que molde de dos partes que podrían caber alrededor de la perilla. Comencé haciendo mi modelo en SolidWorks. Importado una imagen del personaje y lo trazado, luego extruido en diferentes grados.
Nota: Para trazar una imagen en SolidWorks, crear un dibujo nuevo y a continuación, importar una imagen de su elección a través de Herramientas -> dibujo herramientas -> imagen del bosquejo. Entonces puede utilizar las herramientas estándar de dibujo para esbozar sobre la imagen.
Alternativamente, usted puede simplemente utilizar mi archivo de Solidworks, si me das crédito :)
Esperaba añadir más textura de Solidworks permite, también jugó alrededor con Autodesk Mudbox (primera imagen de arriba), un programa verdaderamente notable que le permite empujar y tirar las mallas alrededor como un bloque de arcilla! Aunque he tenido un montón de diversión jugando, yo me preocupaba por que el diseño podría salir buscando desordenado y finalmente optó por la versión plana de impresión y ahorrar más sutil trabajar con Mudbox para otro momento. [Pro tip: Si desea utilizar Mudbox con un archivo de SolidWorks-usted necesitará utilizar Meshlab para convertir de STL para formatos OBJ).
