Paso 10: Haciendo la placa frontal

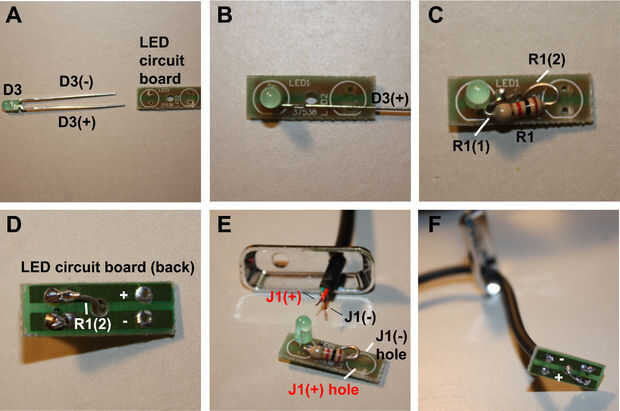

B. doblar los grados de ánodo D3(+) 90 D3 e inserte D3(-) en el orificio de la placa de circuito del LED.
C. D3(+) de recortar después de la curva por lo es menos de un 1/8 de pulgada largo. Clip de uno de los cables de la resistencia de ohmios 1 k R1 por lo que también es 1/8 pulgadas de largo. Introducir el extremo largo del R1, R1(2), a través del agujero en la placa de circuito de LED y soldar los extremos cortos de las R1 y D3(+) entre sí.
D. voltear la tarjeta de circuitos del LED. R1(2) de la soldadura en el orificio no ocupado por D3(+) y recortar el sobrante. La tira de cobre a que R1(2) ahora se suelda es el bus positivo.
E. volver a voltear la tarjeta de circuitos del LED. Introduzca el cable de salida a través de uno de los agujeros en la placa frontal de plástico. Observe que ahora se invierte la dirección de la placa frontal y la placa frontal sobresalen cuando haya terminado.
F el. la soldadura de la J1(+) a través del orificio que se conecta al bus de positivo. La soldadura de J1(-) para el bus de tierra.
